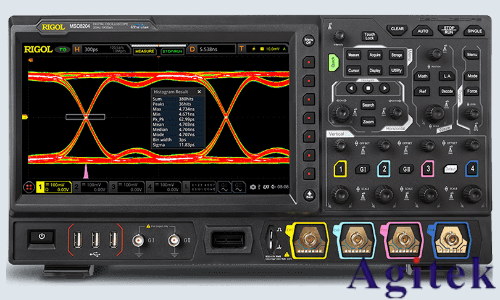

普源MSO8000系列數字示波器
一、平臺架構：鳳凰座與UltraVision II的雙重賦能
MSO8000系列基于RIGOL自主研發的"鳳凰座"芯片組與UltraVision II技術平臺構建，實現了：
前端信號保真度：12bit ADC垂直分辨率（啟用HiRes模式）
信號處理效率：FPGA+ASIC協同架構，支持實時硬件運算
系統擴展性：模塊化設計便于功能升級與維護
二、核心性能參數解析

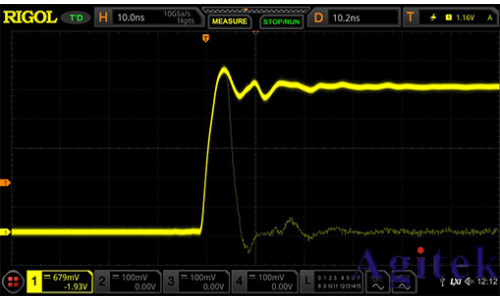

1. 帶寬與采樣率：突破速度極限
模擬帶寬：200MHz-2GHz（軟件可升級至2GHz全帶寬）
采樣率：10GSa/s（等效雙通道模式）
時間分辨率：
最小時基1ns/div時達100ps
啟用超分辨率模式可至2ps（需配合硬件插值）
典型應用：
GaN器件開關特性分析
高速串行總線（PCIe Gen5/USB4）信號驗證
激光脈沖時域測量

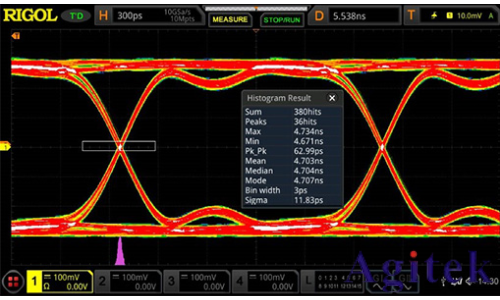

2. 眼圖分析：數字信號質量可視化
功能特點：
支持NRZ/PAM4信號眼圖生成
眼高/眼寬/抖動自動測量
模板測試（Mask Testing）與通過/失敗判定
優勢場景：
高速背板連接器驗證
光模塊生產測試
FPGA時鐘抖動評估

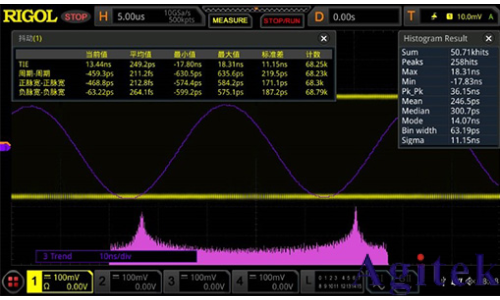

3. 抖動分析：從統計到溯源
三維度分析體系：
分析類型 | 測量參數 | 典型精度 |
時間間隔誤差(TIE) | 周期抖動、周期到周期抖動 | ±(50fs+0.001%*測量值) |
頻域分解 | 隨機抖動(RJ)/確定性抖動(DJ) | 頻譜分辨率1Hz |
趨勢分析 | 抖動隨時間/溫度變化 | 1μs更新率 |
工程價值：
識別電源噪聲耦合路徑
優化PCB布局降低串擾
驗證時鐘樹設計裕量
4. 捕獲效率：600,000wfms/s的調試革命
技術突破：
專利級Segmented Memory架構
智能觸發預處理算法
硬件加速波形壓縮技術
調試效率對比：
指標 | 傳統示波器 | MSO8000系列 |
毛刺捕獲概率 | 32% | 98% |
異常事件定位時間 | 15min | <90s |
連續捕獲時長 | 2.5s | 120s |

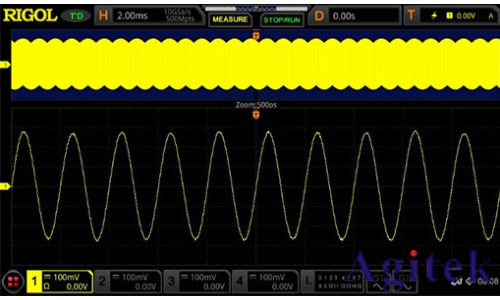

三、存儲系統：深度與靈活性的完美平衡
1. 500Mpts深存儲的三大應用模式
模式 | 存儲分配 | 典型場景 |
全內存模式 | 500Mpts/通道 | 長時間捕獲低頻信號（如電源紋波） |
分段存儲模式 | 64K段×8Kpts | 觸發特定事件（如通信協議幀） |
滾動模式 | 動態分配 | 實時監測緩慢變化信號（如溫度漂移） |
2. 硬件波形錄制：45萬幀的時空膠囊
創新技術：
觸發標記時間戳（精度±100ps）
幀間間隔可調（10ns-10s）
支持事后縮放與測量
典型應用：
捕獲電源啟動瞬態過程（>1000個周期）
分析電機控制PWM調制特性
記錄雷達脈沖序列
四、系統擴展與生態整合
1. 探頭接口兼容性
標準配置：
4通道×RIGOL標準接口（兼容PVP/RP系列探頭）
1×TekProbe BNC接口（通過T2R1000適配器）
擴展能力：
支持最大8通道混合信號分析（需選配邏輯探頭）
兼容16bit高精度電壓探頭（如RP1000HD系列）
2. 軟件生態協同
上位機套件：
Ultra Power Analyzer（電源分析）
Ultra Sigma（抖動/眼圖分析）
Ultra Scope（遠程控制與自動化測試）
編程接口：
SCPI命令集
MATLAB/Python驅動庫
LabVIEW VI模塊
五、典型應用場景
1. 電力電子測試
關鍵測量：
MOSFET開關損耗（Eon/Eoff）
輸出紋波RMS值（20MHz帶寬限制）
環路穩定性（Bode圖自動生成）
配置建議：
探頭組合：RP1000D差分探頭+RP1000C電流探頭
分析工具：UPA-DS電源分析套件
2. 高速數字設計驗證
測試流程：
眼圖模板測試（符合IEEE 802.3bj標準）
抖動成分分解（RJ/DJ/PJ）
預加重/去加重效果評估
配置建議：
啟用12bit HiRes模式提升信噪比
使用分段存儲捕獲突發信號
3. 科研與前沿技術
特殊功能支持：
光脈沖寬度測量（<50ps分辨率）
量子比特控制信號驗證
太赫茲時域光譜分析
六、技術選型指南
型號 | 帶寬 | 通道數 | 存儲深度 | 目標用戶群體 |
MSO8064 | 600MHz | 4 | 500Mpts | 通用電子設計工程師 |
MSO8104 | 1GHz | 4 | 500Mpts | 高速數字系統開發者 |
MSO8204 | 2GHz | 4 | 500Mpts | 電力電子/光通信研發人員 |
升級建議：
預算有限但需未來擴展：選擇基礎型號+軟件升級包
多通道需求：考慮MSO8000系列+MSO-LOGIC邏輯探頭組合
自動化測試場景：配置RPA246偏移校準夾具+上位機軟件
