4 系列 B MSO 示波器是同系列產品中首個推出 6 通道 的型號，可滿足用戶多種測試應用場景。可應用于復雜 粒子物理實驗的捕獲、多個電源軌的測量、三相電源轉 換器的分析等場景。測量可以包括串行總線中出現的電 源串擾、分析射頻干擾、同步觀測輸入 / 輸出信號的傳 輸等等。

時序誤差的來源

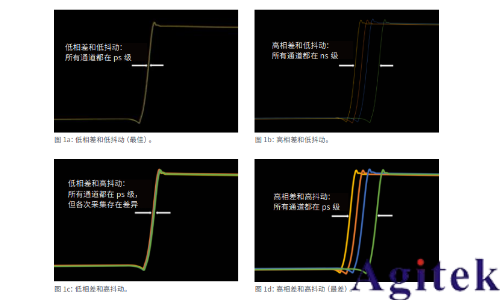

為了更好地理解時序誤差的來源，可將其分為四種類型

1. 觸發抖動

2. 示波器通道間的相差

4、5 和 6 系列 MSO 規格書載明，使用探頭時，模擬通 道間的延遲將小于 100ps。

3. 各示波器外部觸發器或探頭的電纜傳播延遲產生的相差

使用外部觸發器和功分器時，電纜長度的任何差異都會 導致約 70ps/cm 的相差。

4. 觸發事件與輔助觸發輸出信號之間的相差。 當被觸發示波器的輔助輸出端口指定為觸發輸出信號 時，存在 1 μs 的固有相差。如不加以校正，對于大多 數應用場景來說，該相差量可能過大。如果記錄長度 足夠長，則可使用預觸發延遲進行校正。

使用外部源的低相差同步方法 最 精確 的同步技術是 使 用單個 觸 發 源，通 過 功 分 器 （BNC 或 SMA）將觸發信號分離，將同一信號饋送到 多臺示波器，如圖所示。連接分離器和所有儀器的 應該為相同長度的同類電纜（最好是相位匹配電纜）， 這樣可以減小由于不同傳播延遲導致的相差。
