電源紋波測試是評估電源模塊穩定性、噪聲抑制能力的核心測試項目，它可以精準捕獲直流電源輸出中的交流紋波分量。而ATE測試系統以自動化、高精度等特性在電源模塊、半導體、汽車電子等測試場景中應用廣泛。那么如何使用ATE測試系統完成電源紋波的測試呢？

ATE 測試系統通過信號采集、分析判定的自動化流程，實現紋波的高精度、重復性測試；其測試的流程如下：

1. 通過可編程電源給被測電源供電，讓其正常進入工作狀態。使用電子負載在被測電源輸出端拉載額定電流；示波器的彈簧接地夾接入被測電源的輸出端；將這些設備與裝有ATE測試系統的電腦相連。

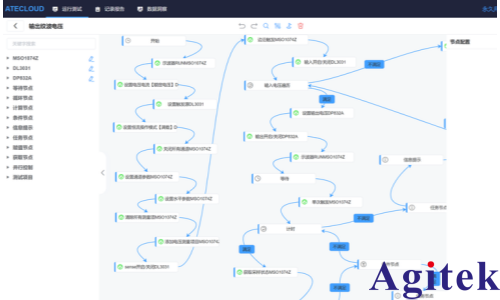

輸出紋波項目搭建

2. 以納米軟件的ATE測試系統ATECLOUD為例，在系統中提前搭建好紋波測試方案，并配置好參數。

3. ATE 系統自動啟動 DUT 供電，電子負載加載預設電流；

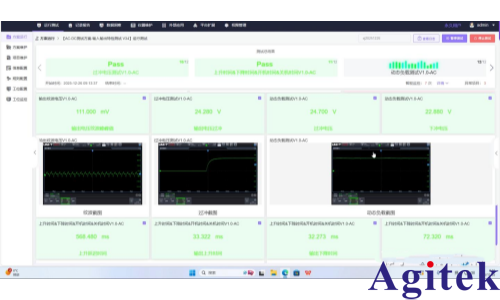

紋波測試

4. 探頭采集電源輸出電壓信號，通過 ATE 的信號控制設備模塊進行自動化測試；系統會控制采集模塊按設定采樣率連續捕獲信號。

5. ATE測試系統自動計算紋波 Vpp、RMS 值，繪制紋波時域波形和頻域頻譜。

6. ATE系統會自動對比測試結果與預設閾值，輸出 “合格 / 不合格” 判定；系統生成測試報告，包含紋波波形圖、頻譜圖、關鍵指標數據、測試條件等。

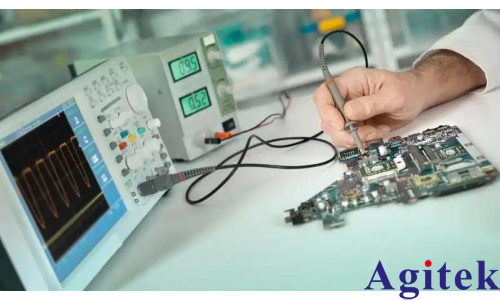

電源測試

通過以上流程ATE 系統以高精度采集 + 自動化流程 + 抗干擾設計的優勢，可輕松實現了電源紋波的高效、精準、可重復測試，系統可以將技術指標轉化為量產效率；既滿足研發階段的深度分析需求，又適配量產階段的批量檢測需求，是電子儀器測試行業必然的發展路線。
