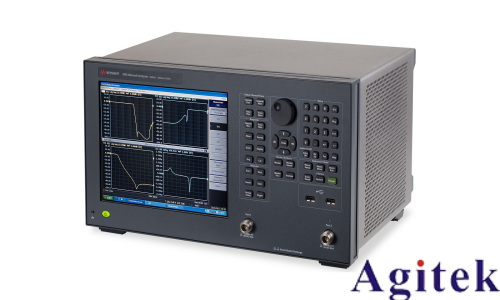

是德阻抗分析儀E5061B能夠在5Hz至3GHz的寬頻率范圍內，精確測量電容、電感、諧振器等電子元器件的阻抗特性。以下是其基本使用方法。

一、準備工作與連接

在開始測量前，請確保E5061B已正確安裝了005阻抗分析固件選項。將待測器件（DUT）放置在穩定的工作臺上。根據待測器件的類型和頻率范圍，選擇合適的測試夾具（如16334A、16047E等）并連接到儀器的測試端口。

連接前，務必進行端口校準，這是保證測量精度的關鍵步驟。按下前面板上的“Cal”校準鍵，選擇“Calibrate”進行雙端口校準。根據屏幕提示，依次連接校準件的開路（Open）、短路（Short）、負載（Load）和直通（Thru）標準件，完成校準流程。若使用自動校準模塊，則可一鍵完成，大大提升效率。

二、配置阻抗測量模式

校準完成后，需將儀器切換至阻抗分析模式。在儀器的功能菜單中，選擇“Mode”或“Application”，然后從列表中選擇“Impedance Analyzer”（阻抗分析儀）模式。

進入阻抗分析界面后，您需要設置關鍵的測量參數：

● 頻率范圍：設定起始頻率（Start）和終止頻率（Stop），以覆蓋您關心的頻段。

● 激勵信號：設置信號源的功率電平（Power Level），確保既能驅動待測器件，又不會使其進入非線性工作區。

● 中頻帶寬：選擇合適的中頻帶寬（IF Bandwidth），較小的帶寬可降低噪聲，提高測量穩定性，但會減慢掃描速度。

三、選擇參數與執行測量

E5061B支持多種阻抗參數的測量。在“Meas”（測量）菜單下，您可以選擇需要觀測的參數，常見的包括：

|Z|, θ：阻抗的幅度和相位。

R, X：阻抗的電阻分量和電抗分量。

C, L：待測器件的電容值或電感值。

Y, B, G：導納及相關參數。

選擇好參數后，按下“Single”（單次掃描）或“Continuous”（連續掃描）按鈕開始測量。屏幕將實時顯示所選參數隨頻率變化的曲線。

四、數據分析與標記

利用儀器強大的分析功能，可以深入解讀測量結果。使用“Marker”（標記）功能，在曲線上放置標記點，精確讀取特定頻率點的阻抗數值。對于諧振器等器件，可以使用峰值搜索功能快速找到諧振頻率。

E5061B還支持時域分析功能，通過傅里葉逆變換（IFT），可以將頻域數據轉換為時域響應，這對于電纜故障定位和天線調試非常有用。

五、保存與報告

測量完成后，可以將數據、屏幕截圖或完整的設置狀態保存到USB存儲設備中，便于后續分析或生成測試報告。

總之，E5061B憑借其直觀的用戶界面、卓越的動態范圍和豐富的分析功能，無論是研發評估還是生產線測試，都能提供高效且精確的阻抗測量解決方案。熟練掌握上述步驟，將能充分發揮其強大性能。
