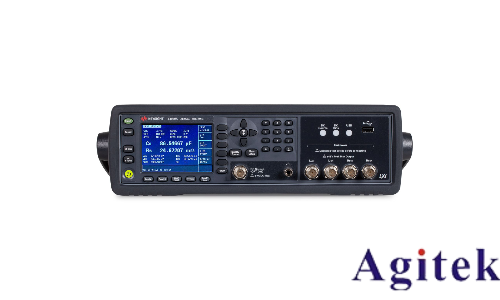

在新能源、儲能系統及電動汽車等領域，超級電容器憑借其高功率密度、長循環壽命和快速充放電特性，正發揮著日益關鍵的作用。其核心性能參數之一——等效串聯電阻（ESR），直接決定了器件的功率損耗、發熱情況及充放電效率。因此，對超級電容器內阻進行精確測量，是品質控制、研發驗證及系統設計的重要環節。是德科技（Keysight）E4980A精密LCR表，以其寬頻率范圍（20Hz至300kHz）、高精度及強大的分析功能，成為該領域理想的測試工具。

超級電容器的內阻并非一個固定值，而是與測試頻率、信號電平、溫度及偏置條件密切相關。其等效電路通常包含一個理想電容與一個電阻串聯，該電阻即為ESR。在實際測量中，必須選擇合適的測試條件，以獲得具有代表性的數據。E4980A提供了多種等效電路模型選擇，如串聯等效（Rs-Cs）或并聯等效（Rp-Cp），針對低阻抗的超級電容器，通常推薦采用串聯等效模型進行測量。

使用E4980A進行測量，需遵循規范流程。首先，確保儀器預熱30分鐘以上，以達到熱穩定狀態。其次，根據超級電容器的引腳形式（如引線式、貼片式或大功率螺栓式），選擇合適的測試夾具，如開爾文夾具或四端對測試夾具，以消除引線電阻帶來的誤差。連接好被測器件后，進行開路和短路清零校準，這是保證測量精度的關鍵步驟。

在儀器設置上，用戶需設定合適的測試頻率。對于超級電容器，1kHz是常見的標準測試頻率，但根據應用需求，也可選擇100Hz或10kHz等。同時，設置合適的AC測試信號電平，通常為0.5V或1.0Vrms，避免過高的信號導致電容極化效應影響測量結果。開啟DC偏置功能，可模擬電容器在實際工作電壓下的內阻特性。E4980A的圖形化界面可實時顯示測量結果，用戶可直接讀取Rs（等效串聯電阻）值。

為確保數據可靠性，需注意以下幾點：保持測試環境溫度恒定，因為溫度對超級電容的內阻有顯著影響；確保測試夾具與電容器引腳接觸良好，避免接觸電阻引入誤差；對于大容量超級電容器，在更換測試樣品或改變偏置電壓時，應先通過適當電阻放電，確保安全。

通過上述規范操作，是德E4980A能夠提供精確、可重復的超級電容器內阻測量數據，為產品研發、生產測試及質量保證提供有力支持。
