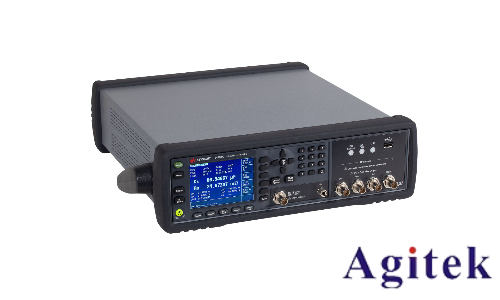

壓電陶瓷作為一種重要的功能材料，其電學特性（如電容、阻抗、諧振頻率）直接決定了器件的性能。是德科技（Keysight）E4980A精密阻抗分析儀憑借其高精度（0.05%基本精度）和寬頻范圍（20 Hz至2 MHz），成為壓電陶瓷研發與生產測試中的理想工具。本文將系統闡述使用E4980A測量壓電陶瓷的標準操作流程。

一、 測試前準備與連接

在進行測量前，需確保測試環境的穩定性，避免溫度與濕度的劇烈波動。將E4980A接通電源并預熱至少30分鐘，以保證儀器內部電路達到熱平衡。

對于壓電陶瓷這類高阻抗或具有特殊結構的元件，推薦使用4端對（4T）測試夾具（如16334A或16047E），以消除引線電阻和殘余阻抗的影響。連接被測件（DUT）時，將壓電陶瓷的電極分別接入HCUR/HPOT（高電流/高電位）和LCUR/LPOT（低電流/低電位）端子，確保接觸良好，避免因接觸不良引入測量誤差。

二、 核心測量步驟

1. 參數設置：根據壓電陶瓷的應用場景，設置合適的測試頻率。通常在1 kHz至1 MHz之間選擇，對于諧振特性分析，可設置掃頻模式。進入FREQ→SWEEP菜單，定義起始頻率和終止頻率，選擇線性或對數步進模式。

2. 信號電平控制：壓電陶瓷的電容值可能隨電壓變化，因此需精確控制測試信號電平。E4980A支持5 mV至1 V或50 mV至2 V的信號范圍，一般建議初始設置在1 V rms以下，以避免驅動電平過高導致材料非線性效應。

3. 啟動測量：按下TRIGGER鍵啟動單次測量，或設置為連續測量模式以觀察參數隨時間的變化趨勢。

三、 校準與補償

校準是確保測量精度的關鍵步驟。在連接好測試夾具后，使用開路（Open）和短路（Short）標準件進行校準。具體操作為：在不接入被測壓電陶瓷的情況下，執行開路校準；隨后將測試端子短接，執行短路校準。這一步驟能有效消除系統誤差和夾具殘余參數。

四、 數據分析與導出

測量完成后，E4980A的LCD屏幕將實時顯示阻抗（Z）、相位角（θ）、電容（C）等多參數結果。工程師可利用內置的圖表功能，生成阻抗-頻率曲線或趨勢圖，直觀分析壓電陶瓷的諧振峰與反諧振峰。

數據可通過多種方式導出：

USB存儲：插入FAT32格式的U盤，通過“Export Data”菜單將數據保存為CSV或TXT格式。

LAN遠程控制：配置IP地址后，使用PC端軟件（如Keysight IO Libraries Suite）通過TCP/IP協議讀取數據，支持SCPI編程控制，便于實現自動化測試與數據統計分析。

五、 注意事項

避免在測量過程中觸碰被測件，防止人體感應引入噪聲。

若測量結果顯示過載（如錯誤代碼E102），應檢查被測件阻抗是否超出量程，或適當降低測試信號電平。

定期進行預防性維護，清潔測試端口，確保長期測量的可靠性。

通過上述規范化的操作流程，E4980A能夠為壓電陶瓷提供高精度、可重復的阻抗分析數據，為材料研發與品質控制提供堅實的技術支撐。
