在材料科學、電子元器件研發及電池性能測試等領域，常常需要在特定溫度條件下對樣品進行電化學阻抗譜（EIS）或阻抗特性分析。為了實現這一目標，溫度夾具與阻抗分析儀的聯用成為關鍵手段。這種聯用技術能夠精確控制樣品所處的溫度環境，同時獲取其在不同頻率下的阻抗響應，從而全面評估材料在變溫條件下的電學性能。

聯用系統構成

溫度夾具與阻抗分析儀的聯用系統主要由以下幾部分組成：

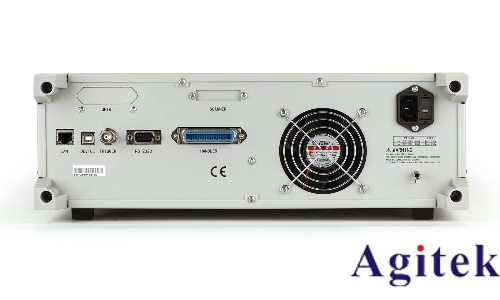

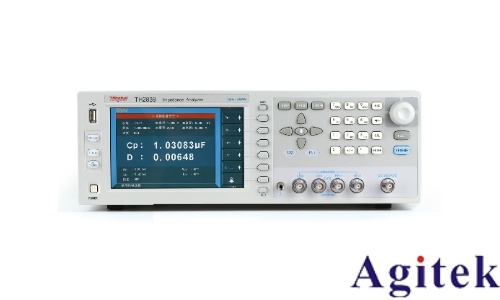

1. 阻抗分析儀：作為核心測量設備，用于施加交流信號并采集電壓、電流響應，計算復阻抗參數（如Z、C、L、R、D、Q等）。其頻率范圍可覆蓋從μHz到GHz，滿足不同器件的測試需求。

2. 溫度夾具：一種集成了溫控功能的樣品 holder，通常包含導熱臺、加熱/制冷模塊、溫度傳感器（如熱電偶或RTD）以及氣路接口（用于通氣或密閉環境控制）。夾具可對樣品施加并維持設定溫度。

3. 溫控器：與溫度夾具連接，通過觸摸屏設置目標溫度，實時監控并調節夾具溫度，確保溫度穩定性。

4. 連接線纜：包括電源線、溫度傳感器信號線、以及阻抗測試線（如四端對測試線），用于實現設備間信號與數據的傳輸。

聯用操作步驟

以下是溫度夾具與阻抗分析儀聯用的典型操作流程：

準備階段

檢查溫控臺與夾具的導熱面是否清潔，確保良好熱傳導。

確認阻抗分析儀、溫控器、計算機等設備電源連接正常。

準備待測樣品（如電池、壓電陶瓷、傳感器等）。

安裝樣品

松開夾具上蓋的固定螺絲，打開夾具。

將樣品放入夾具樣品腔中，如有需要可加入光掩膜版或導電墊片。

合上夾具上蓋并擰緊固定螺絲，確保樣品被均勻夾持。

固定夾具

將夾具放置于溫控臺的導熱銅臺上，確保夾具底部與導熱臺充分接觸。

使用手擰螺絲將夾具牢固固定在溫控臺上，防止熱膨脹導致位移。

連接線路

將夾具的溫度傳感器線連接至溫控器的“夾具溫度”接口。

在溫控器上切換溫度反饋源為“夾具溫度”，以實現精準控溫。

將阻抗分析儀的測試探頭或測試線連接至夾具的測試接口（如BNC或四端子接口）。

設置與測試

在溫控器上設置目標溫度（如-20°C至80°C），啟動溫控程序。

待溫度穩定后（通常需5–15分鐘），啟動阻抗分析儀。

設置測試參數：頻率范圍、交流電平、直流偏置、掃描方式等。

開始阻抗掃描，系統自動采集不同頻率下的阻抗數據。

可進行溫度掃描測試，即在多個溫度點重復阻抗測量，分析溫度依賴性。

數據記錄與分析

將測試數據導出至計算機，使用專業軟件（如ZView、EC-Lab、Origin等）進行等效電路擬合、Nyquist圖、Bode圖分析。

評估材料的介電性能、離子電導率、界面阻抗等關鍵參數。

注意事項

確保夾具與溫控臺之間無異物，避免熱阻增大影響控溫精度。

測試線應遠離加熱電源線，防止電磁干擾影響阻抗測量精度。

對于密閉夾具，若需通氣，應檢查氣路密封性，避免泄漏。

溫度變化劇烈時，注意防止冷凝水形成，必要時通入干燥氣體保護。

阻抗測試信號應保持在小信號范圍（如10–100 mV），避免極化效應干擾線性響應。

應用場景

電池材料（鋰離子、固態電池）的離子電導率隨溫度變化研究。

壓電陶瓷、換能器的諧振頻率與溫度關系分析。

介電材料、高分子材料的介電譜（Dielectric Spectroscopy）測試。

傳感器、半導體器件的溫度穩定性評估。

結語

溫度夾具與阻抗分析儀的聯用，為材料與器件在變溫環境下的電學性能研究提供了強有力的技術支持。通過精確控溫與高精度阻抗測量的結合，研究人員能夠深入理解溫度對材料微觀結構與電化學行為的影響，推動新材料開發與器件優化。隨著溫控技術與測量儀器的不斷進步，該聯用系統將在科研與工業檢測中發揮越來越重要的作用。
