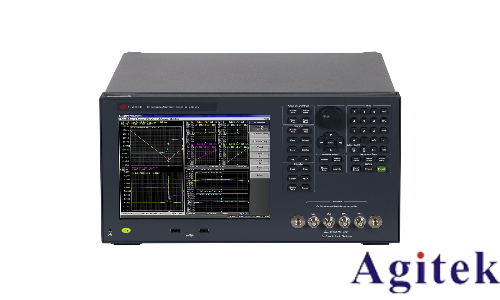

E4991B阻抗分析抗分析儀是一款頻率范圍覆蓋1 MHz至3 GHz的高性能射頻阻抗材料測試儀。它憑借0.65%的基本測量精度，廣泛應用于電子元器件、半導體器件及材料的研發與質檢工作。以下是其基本使用方法和操作流程。

 一、 設置測試參數

在開始測量前，首先需根據被測件的特性設置相應的測試參數。這些參數主要通過面板上的“Stimulus”菜單進行設置，包括頻率、電平及偏置等。

選擇掃描方式：儀器支持多種掃描模式，如線性頻率掃描（Lin Freq）、對數頻率掃描（Log Freq）以及靈活的分段掃描（Segment）。分段掃描允許用戶設置多個不同的頻率范圍，并為每個頻段獨立配置掃描點數、激勵電平等參數，以滿足復雜的測試需求。

設置頻率范圍：在“Stimulus”菜單下，可通過“Start”（起始頻率）和“Stop”（終止頻率）鍵直接設定，或使用“Center”（中心頻率）與“Span”（頻率范圍）來定義。

二、 執行校準與夾具補償

為消除系統誤差，保證測量精度，必須在測試前進行校準和夾具補償。

1. 端面校準：按面板上的“Cal”鍵進入校準界面。根據所用校準件的類型進行選擇，隨后依次連接開路（Open）、短路（Short）和負載（Load）校準件，并在菜單中選擇相應的操作。儀器會自動完成校準，完成后狀態會從“Uncal”變?yōu)椤癋ix”。

2. 夾具補償：如果使用測試夾具，校準后還需進行夾具補償。連接好夾具，保持其兩個測試電極開路，進入“Fixture Compen”（夾具補償）界面，選中“Open”軟按鍵，儀器響一聲后即完成開路補償。隨后，用短路片或短路線連接兩個電極，再選中“Short”軟按鍵完成短路補償。補償完成后，最上方的狀態會從“OFF”切換為“ON”。

 三、 連接樣品與開始測試

完成上述準備工作后，即可連接被測樣品進行測試。

將樣品牢固地連接到測試夾具上，確保接觸良好。

按“Meas”鍵選擇測試功能。儀器默認為“Z-Theta”（阻抗和損耗角）測試，您也可以根據需要選擇電容（C）、電感（L）、電阻（R）等其他參數。

若測試曲線未在屏幕上顯示或顯示不全，可按“Scale”鍵，選擇“Auto Scale ALL”（自動定標）功能，儀器將自動調整顯示范圍，使曲線清晰呈現。

四、 保存測試數據

測試完成后，及時保存數據和儀器狀態。

按“Save/Recall”鍵進入數據管理菜單。

使用“Save State”功能可保存當前儀器的所有設置狀態，方便下次直接調用，避免重復設置。

使用“Save Type”功能可以選擇保存儀器狀態、校準數據或測試曲線等不同類型的數據。

正確使用該儀器，不僅能確保測量數據的準確性，還能有效提升測試效率。
