TH2848阻抗分析儀如何測試介電常數?

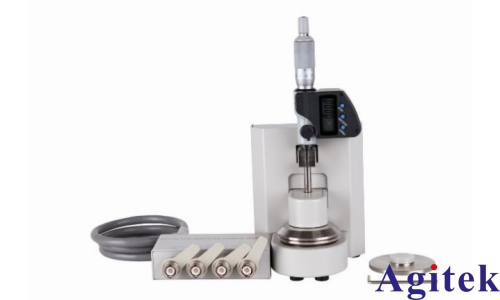

對于介電常數的測量,一般需要選擇阻抗分析儀或者LCR數字電橋,對應的測試方法普遍采用平行板電極法,但是對于這種較為精密的測量,在操作上就需要格外嚴謹,接下來我們以同惠TH26077電介質材料測試夾具搭配TH2848-05精密阻抗分析儀來介紹整體的測試過程。

前期制樣準備
對于夾具本身不同的電極,我們推薦不同的樣品直徑以供參考:

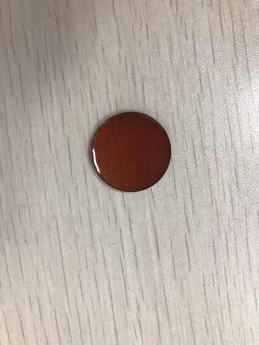

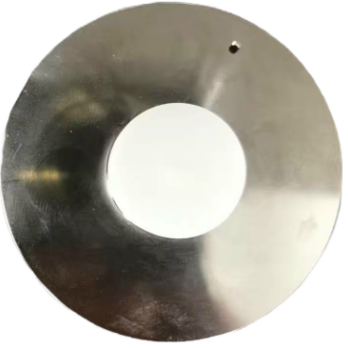

我們需要對測試樣品進行基本處理,以圖中的樣品為例,我們盡量保證它的尺寸是滿足被測材料直徑要求的圓形,并且表面相對平整光滑。

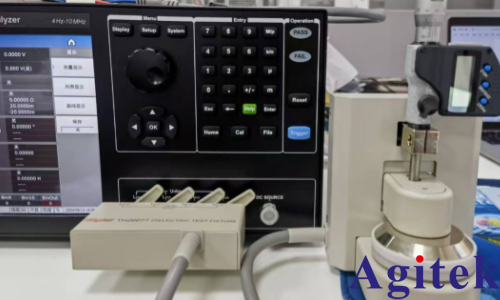

當我們準備好樣品后,接下來我們來檢查與調試儀器與夾具,然后將夾具垂直放置并連接電橋,將所有白色扳手向右旋轉,直至卡緊;

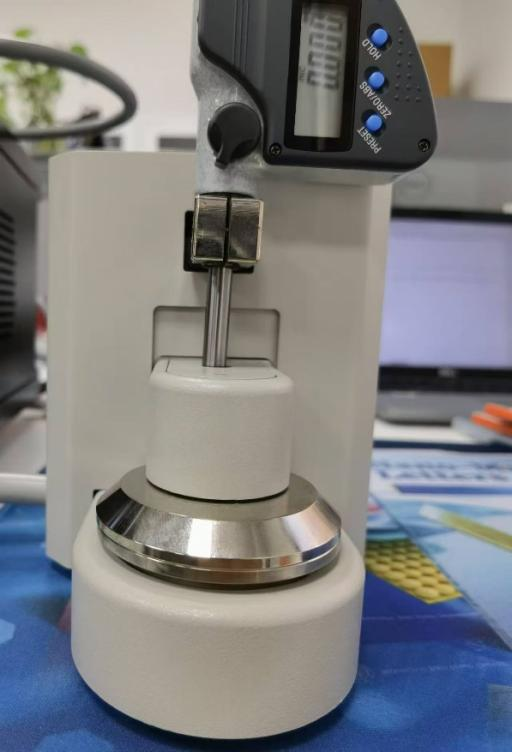

按照TH26077說明連接夾具,選擇合適的電極,檢查夾具是否正常;

測試清零與校準操作
我們需要調整電極 A 和電極 B 之間的平行度,根據不同的屏蔽電極種類,慢慢調整三個螺絲使電橋測試值符合下表,即完成電極的平行度調整。

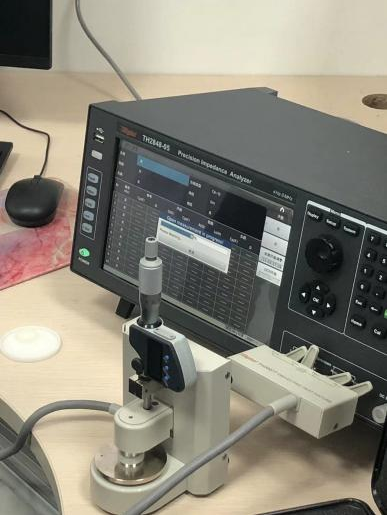

隨后為了測試地更加精確,消除測試引線和使用夾具的并聯雜散電容,雜散導納需要使用介電常數開短路清零夾具進行開路清零;

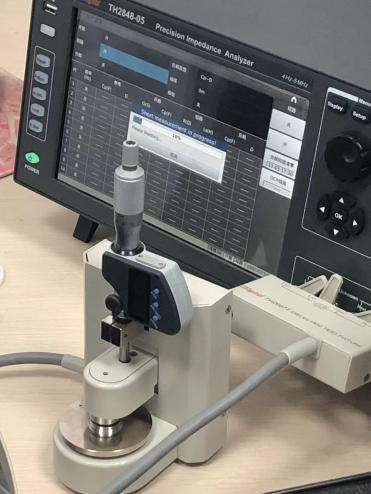

以及為了清除測試引線和測試夾具的串聯殘余阻抗,如:引線電阻等,需要進行短路清零;

介電常數測量
在平行度調整與開短路清零完成后,我們正式開始測量:

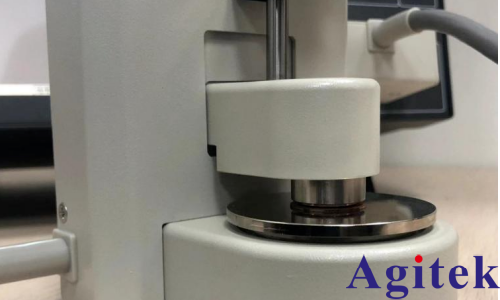

將測試材料,放入到介電夾具AB電極中間,如下圖:

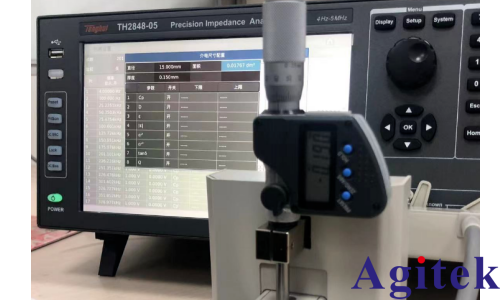

之后在儀器上設置好被測件直徑,被測件厚度;

在列表設置的界面中改變測試點數,觸發方式,測試頻率,測試電平等參數;

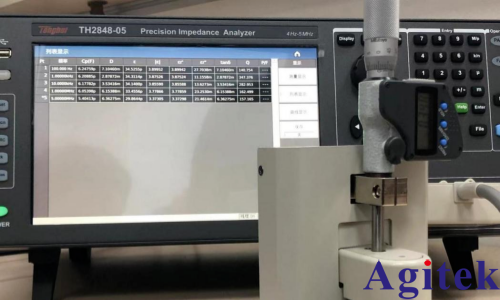

按“Display”鍵,回到列表顯示界面,此界面就是介電常數最終的測試界面,介電的測試結果在此界面顯示。
