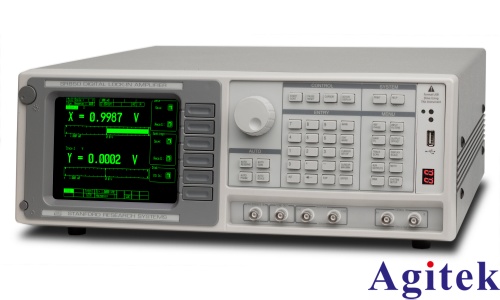

在現代科學研究與精密測量中，常常面臨一個嚴峻挑戰：有用信號極其微弱，甚至完全淹沒在強烈的背景噪聲之中。傳統的放大與濾波技術難以有效提取這類信號。而鎖相放大器（Lock-in Amplifier, LIA）作為一種高靈敏度的微弱信號檢測工具，憑借其卓越的噪聲抑制能力，成為解決這一難題的關鍵設備。其核心原理是利用相關檢測技術，從強噪聲中提取特定頻率的交流信號。以下是使用鎖相放大器提取淹沒信號的主要步驟：

第一步：信號輸入與前置處理

將含有微弱信號和強噪聲的混合信號接入鎖相放大器的信號通道。首先通過低噪聲前置放大器對信號進行初步放大，以提高信噪比。隨后，信號經過前置濾波器（如帶通或低通濾波器），濾除遠離目標頻率的干擾成分，防止后續電路過載，為相關檢測做好準備。

第二步：參考信號的生成與同步

鎖相放大器需要一個與待測信號頻率相同的參考信號。該信號通常來源于實驗系統的激勵源或外部同步信號。參考通道通過觸發器和波形變換電路，將輸入的周期性信號轉換為占空比為1:1的方波，并通過移相器精確調節其相位，確保與被測信號同頻同相。這一步是實現高效相關檢測的前提。

第三步：相敏檢波（PSD）與相關運算

相敏檢波器是鎖相放大器的核心。它將放大后的輸入信號與參考方波信號進行乘法運算。由于噪聲與參考信號不相關，其乘積在時間平均后趨近于零；而待測信號與參考信號相關，乘積后產生一個與相位差相關的直流分量。這一過程實質上是計算輸入信號與參考信號的互相關函數。

第四步：低通濾波與直流輸出

相敏檢波輸出的信號包含交流成分和所需的直流分量。通過低通濾波器濾除高頻交流成分，僅保留直流分量。該直流電壓的大小正比于輸入信號的幅值，并與兩信號間的相位差呈余弦關系。通過調節移相器使輸出最大，即可準確測得信號幅值與相位。

第五步：參數優化與結果讀取

合理選擇低通濾波器的時間常數至關重要。時間常數越大，等效噪聲帶寬越窄，抑制噪聲效果越好，但響應速度越慢。需根據信號變化快慢權衡選擇。最終，直流放大器將濾波后的信號放大至適宜范圍，輸出給顯示器或數據采集系統，完成微弱信號的精確測量。

綜上所述，鎖相放大器通過“同步解調+低通濾波”的機制，實現了對淹沒在噪聲中微弱交流信號的高精度提取。其極高的靈敏度和抗干擾能力，使其廣泛應用于物理、化學、生物、材料等領域的精密測量，是現代科學實驗不可或缺的工具。
