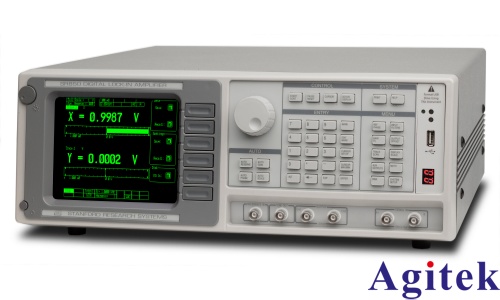

斯坦福研究系統（Stanford Research Systems）生產的SR830數字雙相鎖相放大器，以其高精度、高穩定性和強大的信號處理能力，廣泛應用于物理、材料科學、化學及精密測量等領域。其核心功能是通過參考頻率與輸入信號的同步解調，實現對微弱信號的高信噪比提取。因此，正確設置參考頻率是確保測量精度與穩定性的關鍵步驟。

SR830的參考頻率設置支持兩種模式：內部參考與外部參考，用戶可根據實驗需求靈活選擇。

一、外部參考頻率設置

當實驗中已有外部信號源（如函數發生器、調制激光器等）時，可選擇外部參考模式。將參考信號接入儀器前面板的“Ref Input”BNC接口，信號類型可為正弦波（最小400mVrms）或TTL脈沖，頻率范圍支持0.001Hz至102.4kHz。SR830內部的相位鎖定環路（PLL）會自動鎖定輸入信號的頻率與相位，實現同步解調。用戶可通過前面板的“Reference”菜單查看鎖定狀態，并利用“Phase”功能微調相位差，計算機控制精度可達0.008°，確保解調正交性。

二、內部參考頻率設置

若無外部信號源，可啟用SR830內置的直接數字頻率合成（DDS）源。通過前面板菜單或遠程接口設置所需頻率，范圍為1mHz至102.4kHz，分辨率高達4?位。內部振蕩器具有優異的頻率穩定性（5ppm/°C），相位漂移低（<10kHz時為0.01°/°C），適合長時間穩定測量。

三、高級功能與操作建議

SR830支持諧波檢測功能，可將解調頻率設為參考頻率的整數倍（n×f），無需更改參考源即可測量2F、3F乃至更高次諧波信號，極大提升了實驗靈活性。為優化測量效果，建議啟用“AutoPhase”功能，自動調整相位使X通道信號最大、Y通道最小，從而準確獲取幅值R與相位θ。同時，“AutoGain”與“AutoReserve”功能可自動匹配增益與動態儲備，適應不同強度的輸入信號。

此外，用戶可通過GPIB或RS-232接口遠程控制頻率設置，將SR830集成至自動化測量系統。儀器支持存儲九組配置，便于快速切換實驗條件。

綜上所述，SR830參考頻率設置靈活、操作便捷，結合自動優化與高穩定性設計，使其成為弱信號檢測的理想工具。正確配置參考頻率，不僅是發揮其卓越性能的前提，更是獲得可靠實驗數據的關鍵保障。
