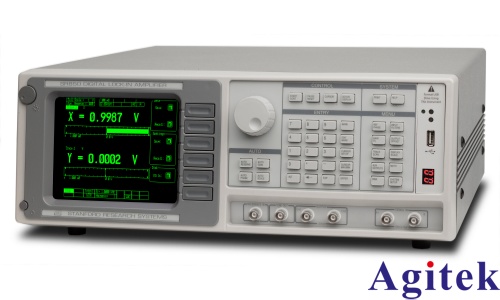

鎖相放大器（Lock-in Amplifier）是用于從強噪聲背景中提取微弱信號的關鍵儀器，廣泛應用于物理、生物、材料等科研領域。其核心原理是利用參考信號進行相干檢測，實現高靈敏度測量。在實際應用中，了解其類型與主要噪聲源，對優化實驗設計至關重要。

一、鎖相放大器的類型

1. 模擬與數字架構 早期鎖相放大器為純模擬結構，包含模擬濾波器、乘法器和移相器。隨著數字信號處理（DSP）技術的發展，現代設備多采用“模擬前端+數字處理”架構：輸入級仍為模擬電路（如前置放大、濾波），而解調、濾波和輸出則由數字系統完成。目前尚無完全純數字的鎖相放大器，因信號輸入階段仍需模擬元件。

2. 單相與雙相檢測

單相鎖相放大器：僅檢測信號中與參考信號同相（I）的分量，適用于簡單幅度測量。

雙相鎖相放大器：同時檢測同相（I）和正交（Q）分量，可完整提取信號幅值和相位信息，抗干擾能力更強，是主流科研設備配置。 需注意：“雙相”指I/Q檢測，“雙通道”指可同時測量兩個獨立信號，二者概念不同，可組合使用。

二、主要噪聲源

1. 熱噪聲（Johnson-Nyquist噪聲） 由電阻中電子熱運動引起，與溫度相關，與電壓無關。其功率譜密度為：

其中 k為玻爾茲曼常數，T為絕對溫度，R為電阻，Δf為帶寬。降低帶寬和合理選擇電阻值可有效抑制熱噪聲。

2. 散粒噪聲 源于電荷離散性，常見于PN結等器件中。表達式為：

 q為電子電荷，I為RMS電流。由于鎖相放大器帶寬窄，散粒噪聲影響通常較小。

3. 1/f 噪聲（閃爍噪聲） 低頻段主導噪聲，功率譜密度與頻率成反比，來源尚未完全明確，普遍存在于有源器件中。其影響在低頻測量中尤為顯著，限制了長期穩定性。器件的“拐角頻率”fc標志1/f噪聲與白噪聲的交界，越低越好。

三、選型關鍵參數

輸入噪聲：通常以 nV/√Hz 表示，越低越好，決定系統靈敏度。

動態儲備：衡量在強噪聲下恢復信號的能力，單位為dB，越高越好。

帶寬：現代設備可達DC至600MHz，低頻端受1/f噪聲限制。

濾波器性能：時間常數、帶寬和滾降速率影響響應速度與信噪比。

參考信號質量：相位噪聲（dBc/Hz）、分辨率和穩定性直接影響測量精度。

結語

鎖相放大器是精密測量的核心工具。合理選型需綜合考慮噪聲性能、帶寬、濾波與參考信號質量，結合實驗需求權衡參數，方能實現最優信噪比與測量精度。
