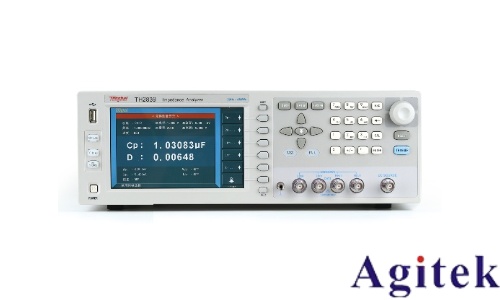

在高頻電子元件測試中，阻抗分析儀是測量LC諧振器Q值（品質因數）的核心工具。然而，許多用戶常遇到Q值測量結果偏差較大的問題，其根源往往并非儀器本身故障，而是校準不充分或測試環境引入的寄生參數干擾。要獲得準確可靠的Q值，必須進行系統性校準與去嵌入處理。

一、基礎校準：開路、短路、負載三步法

準確測量的前提是完成完整的校準流程。以常見阻抗分析儀為例，應在開機預熱30分鐘后，連接測試夾具（如凱爾文夾具、SMD夾具等），并執行以下三步校準：

1. 開路校準：夾具端口保持空置，測量并消除夾具引線的寄生電容影響；

2. 短路校準：使用短路片連接測試端口，消除引線電阻與殘余電感；

3. 負載校準：接入已知阻抗的標準負載（如100Ω），校正儀器的幅度與相位響應。

需特別注意：每次更換夾具或重新連接線路后，都必須重復上述校準步驟，否則將引入顯著誤差。

二、應對高頻誤差：去嵌入與端口擴展

當測試頻率進入射頻范圍（如UHF以上），PCB走線、連接器和探針會引入約0.3pF電容和1nH電感等寄生參數，導致表觀Q值降低。此時僅靠基礎校準不足以解決問題，需采用進階技術：

去嵌入（De-embedding）：通過提取夾具的S參數模型，在軟件中將其影響從總測量結果中剝離，還原被測器件（DUT）的真實響應。

端口擴展（Port Extension）：適用于無法在夾具末端直接校準的情況。通過輸入電纜長度和傳播速度，補償信號相位延遲，將校準面虛擬延伸至測試端面。但需注意，該方法假設無損耗，故應使用短而低損的同軸電纜，并避免頻繁彎折。

三、提升精度的輔助措施

1. 優化測試夾具：選用共面波導結構，縮短引線，減少電磁耦合；

2. 使用標準補償負載：在完成開路/短路校準后，測量標準負載的實際阻抗，并將其精確值輸入儀器作為校準參考；

3. 定期維護連接部件：檢查SMA接口、適配器和校準件的磨損與清潔度，確保接觸良好，避免阻抗失配。

四、多方法交叉驗證，確保結果可靠

為避免單一方法的系統誤差，建議結合多種測量路徑進行比對，如：

● 使用矢量網絡分析儀（VNA）配合TRL校準法；

● 采用衰減振蕩法，通過示波器捕獲自由衰減包絡擬合Q值；

● 搭建環路增益法測試系統，從相位斜率推導Q。

若不同方法結果差異超過10%，應重新評估夾具設計、接地方式與激勵強度。

綜上所述，阻抗分析儀Q值測量不準，本質是未充分校準與環境干擾所致。通過規范校準流程、引入去嵌入技術、優化測試結構，并結合多方法驗證，方能實現高精度、高重復性的測量，為射頻電路設計提供可靠數據支撐。
