艾德克斯IT6600雙通道可編程直流電源測試超導磁體材料
超導是指某些材料在特定條件下電阻突然降為零,同時對外部磁場產生完全抗磁性(邁斯納效應)的現象。這種特性使得電流可以在超導體內無損耗流動,具有極高的應用價值。
超導材料在多個領域展現出巨大潛力:
1.能源領域:超導電纜可大幅降低輸電損耗,超導儲能裝置能高效儲存電能;
2.醫療領域:磁共振成像(MRI)依賴超導磁體提供強磁場,提高成像精度;
3.交通領域:超導磁懸浮列車利用抗磁性實現高速、低摩擦運行;
4.科研領域:粒子加速器、核聚變裝置(如托卡馬克)需要超導磁體約束等離子體。
超導磁體是超導技術的重要應用方向,目前主要分為低溫超導(如NbTi、Nb,Sn)和高溫超導材料(如YBCO)。近年來,高溫超導磁體取得突破,并推動其在核聚變、強磁場實驗中的應用。未來,隨著材料優化和制冷技術進步,超導磁體將向更高磁場、更低成本方向發展,加速產業化進程。
某研究團隊希望使用高精度高速度的程控電源來滿足研發環節的靈活測試需求,提出的測試要求如下:
為超導磁體供電,電壓士100V,速率士600V/s,帶寬20Hz,電源應在超導磁體負載下保持穩定

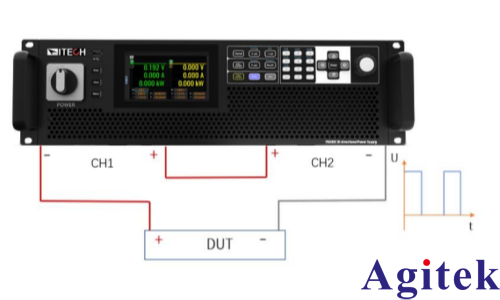

利用IT6600雙通道的設計,一臺電源即可完成測試。測試原理接線圖如下:

兩個通道的正極與正極連接,負極分別接DUT的正極和負極。其中CH1輸出恒定的100V,CH2通過list編輯0V和100V的20Hz的電壓波形。當CH2處于0V時,加載在DUT兩端的電壓為-100V,當CH2輸出200V時,則加載在DUT兩端的電壓為+100V,這樣就實現了待測物兩端的連續的正負電壓切換。
IT6600系列大功率直流電源不僅是電源,更是負載特性的優秀兼顧者。它不僅能作為直流電源輸出功率,還能充當直流電子負載,吸收功率并將清潔的能量回饋至電網,實現能量的循環利用。作為一款功能強大、操作便捷、節能環保的雙向可編程直流電源,IT6600系列為汽車、儲能、工業、綠色能源等領域的大功率復雜應用提供了全新的使用體驗,并為研發、驗證、生產等方面提供了強有力的支持。
