一、網絡分析儀簡介

網絡分析儀（Network Analyzer）是射頻與微波領域中用于表征電子元器件和電路網絡特性的關鍵測試儀器。其名稱中的“網絡”并非指計算機網絡，而是源于電路理論中對任意電氣系統的統稱。網絡分析儀通過對被測器件（DUT）施加激勵信號，并精確測量其響應，從而全面評估器件的電氣性能。

二、網絡分析儀的分類

主要分為：標量網絡分析儀 和 矢量網絡分析儀。

標量網絡分析儀 只能測量S參數的幅度部分，測量的結果包括傳輸增益和損耗，回波損耗和駐波比等。

矢量網絡分析儀 是網絡分析儀中功能最強的一類，它能在5HZ直到110GHZ的頻率范圍內進行測量。如：S參數、幅度和相位、傳輸增益和損耗，回波損耗和駐波比（SWR）、群延遲、反射系數等。

注意行業使用的網絡分析儀都是矢量網絡分析儀，而且大多數是安捷倫生產的，所以這里所講的網絡分析儀都是針對安捷倫儀器。

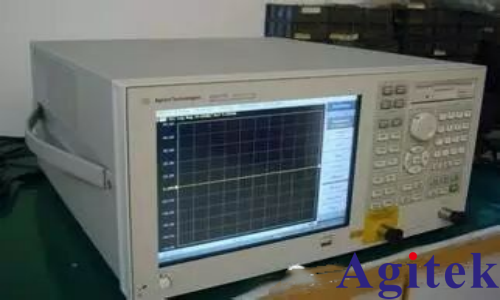

1. 調試一般使用 E5070B

2. 測試一般使用 HP8753ES / HP8753D

3. Outband 測試一般使用 HP8719ES / HP8753C / N5232

三、網分的結構

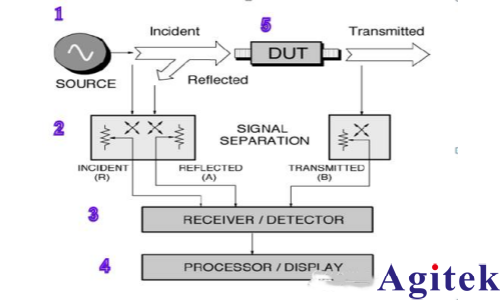

圖1-1 網絡分析儀的結構圖

矢量網絡分析儀的硬件結構主要由信號源、信號分離裝置、接收機、處理與顯示單元四部分組成。其核心工作原理基于對入射波、反射波和傳輸波的精確分離與測量。信號源產生高穩定度的掃頻信號，作為激勵施加于被測器件。信號分離裝置（通常由定向耦合器或功分器構成）負責將入射信號與從被測器件反射回來的信號分離開，以便分別進行測量。接收機則對這些信號的幅度和相位進行高靈敏度檢測。最后，處理單元將采集到的數據進行運算和處理，以S參數等形式呈現結果。

四、網分測量原理

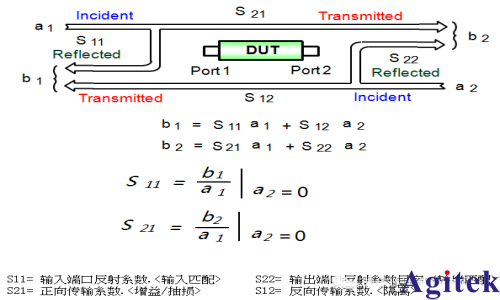

如下圖1-2，在網絡分析的基本形式中，包含測量沿傳輸線行進和入射波、反射波和傳輸波。如用光波作為類比，當光投射到一個透鏡上（入射能量），一部分光從透鏡表面反射，但大部分光繼續通過透鏡（傳輸能量）。若透鏡具有鏡面，則大陪分將被反射，少量或沒有光通過透鏡。雖然射頻信號和光波波長不同，但原理是一樣的。網絡分析儀能精確測量入射能量、反射能量和傳輸能量。例如，在傳輸線上發送的能量，沿傳輸線反射回發射源的能量（由于阻抗失配）以及順利地傳送至終端裝置（如天線）的能量。

附：

S參數的表達式：

S11=ｂ1/ａ1  （ａ2＝0）

 S12=ｂ2/ａ1　（ｂ1＝0）

S21=ｂ1/ａ2　（ｂ2＝0）

S22=ｂ2/ａ2　（ａ1＝0）

S11、S22我們用于測量回波損耗，

S12、S21用于測量信號的傳輸。

五、網分的開機與關機

   1.HP8753ES：直接使用前面板的開關鍵。

2.E5070B：　板的開關僅授權人可以使用,使用不當將會造成網絡分析儀的系統損壞.對于非授權人員僅僅可以使用前面板的開關鍵,即使無法開關機。

六、注意事項

1.  ENA網絡分析儀不可使用后面板的開關。

2.  輸入功率不可超過  ES:26dBm  ENA:20dBm。

3. 使用ENA網絡分析儀,不可打開除了測試所需的其他任何界面。

4. 不可大力彎曲測試線纜PC7電纜和N型電纜。

5. 禁止使用尖銳,鋒利的東西接觸測試屏幕。

6. 禁止潮濕的物品接觸儀器。

7. 禁止過重的物品放在儀器之上。

8. 使用時一定要接地線。

9.  注意使用的電壓 AC220V/AC110V。

10.  接頭要定期清洗和保養。

11.  長期不使用時，請將儀器關閉后,將電源插頭從電源插座中拔出。

12.  勿讓鐵針、發夾、硬幣等金屬導電物質掉入機內，以免損壞機器。

13. 一定要放于穩固的工作上使用。

14. TDR測試臺上,在校準時千萬不可按網絡分析儀上的任何鍵。

遵循這些基本步驟和注意事項，才能充分發揮網絡分析儀的效能，獲得精確可靠的測量結果。
