玖錦ENA1000A 矢量網絡分析儀
在微波射頻研發、生產測試中,對測量儀器的性能、效率與成本進行統籌權衡,是一項關鍵挑戰。玖錦ENA1000A 矢量網絡分析儀,在延續經濟型定位的同時,完整繼承了高端矢網的核心性能與功能架構,為各類射頻器件和系統提供高可靠性測試支持。
ENA1000A 矢量網絡分析儀

300 kHz~13.5 GHz/26.5 GHz
產品簡述:
ENA1000A是一款經濟型矢量網絡分析儀,該設備保留了高端矢量網絡分析儀的特征,包括性能指標,通用的軟件界面及顯示效果等,提供單端口、增強型響應、全雙端口、電子校準等多種校準方式內設對數幅度、線性幅度、駐波、相位、群時延、Smith 圓圖、極坐標等多種顯示格式,外配USB、LAN、GPIB、VGA等多種標準接口,能精確測量微波網絡的幅頻、相頻和群時延特性。該產品可廣泛應用于各種材料測試、天線測試、汽車電子、微波射頻元器件等領域的科研、生產過程中必不可少的測試設備。
主要特點
頻率范圍:300 kHz~13.5 GHz/26.5 GHz
高動態范圍優于120 dB (典型值)
跡線噪聲優于0.001 dB
校準類型靈活可選,兼容多種校準件
支持多窗口、多通道測量
可通過LAN、GPIB和USB接口控制儀器
遠程控制指令兼容主流同類設備
單源激勵二端口和雙源激勵四端口配置可選
主要功能:

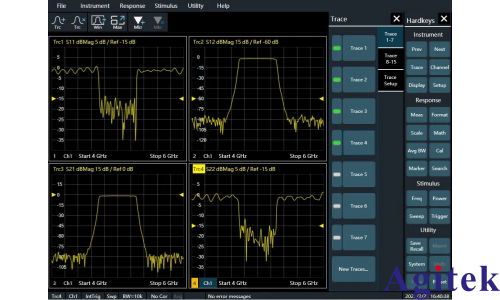

濾波器與耦合器測試

具備分段掃描和專用器件測試功能,用戶可獨立設置通帶、阻帶掃描參數及精度條件,快速提取帶寬、插入損耗、帶內紋波、Q值等關鍵指標,支持研發調試與產線高速測試。

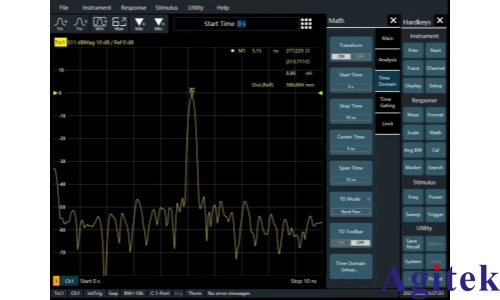

時域分析與TDR測量

內置時域功能,支持脈沖響應和TDR/TDT測量,可精準分析傳輸線阻抗變化、信號反射及延時特性,適用于高速數字通道、射頻互聯組件等的信號完整性驗證。
多端口天線與陣列測試

憑借低軌跡噪聲、可編程中頻帶寬及多通道幅相同步接收能力,ENA1000A 可配置最多4個源輸出和8通道接收機,支持MIMO天線、有源陣列方向圖測試、多端口S參數同步采集,滿足復雜天線系統的表征需求。
頻偏測量模式支持源和接收機獨立頻率設置,實現頻偏條件下的網絡響應測量,可應用于變頻組件、鎖相環等器件的頻偏特性分析。
混頻器與變頻器件測試提供線性掃描、功率掃描及多段掃描模式,支持混頻器變頻損耗、隔離度、壓縮點等指標的自動化標量測試,通過頻率-功率關系配置,顯著簡化多頻點交互器件的測試流程。
高效集成與自動化適配能力

ENA1000A 支持基于SCPI指令集的遠程控制,可通過LAN、GPIB或USB接口快速部署至ATE系統。其具備的快速掃描、多通道幅相校準及軌跡處理能力,尤其適用于濾波器、天線、TR組件等產品的批量自動化測試,有效提升產線吞吐量和測試一致性。
結語:
玖錦ENA1000A 矢量網絡分析儀以專業級的性能、靈活的配置和高效的自動化能力,覆蓋從器件研發到系統生產的全鏈路測試場景,成為射頻領域高性價比測試的新基準。如需獲取詳細技術資料或應用案例,歡迎聯系安泰測試。
