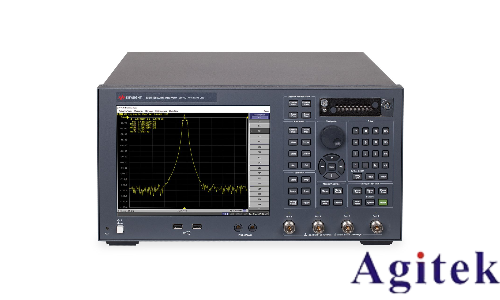

是德科技（Keysight）E5071C矢量網絡分析儀作為射頻測試領域的主流設備，廣泛應用于天線、濾波器、射頻有源器件等性能測試中。為確保測量數據的準確性與可靠性，校準是使用前必不可少的關鍵步驟。本文將系統介紹E5071C的校準流程與注意事項，幫助用戶規范操作，提升測試精度。

一、校準前準備

校準前需準備好匹配的校準套件，常見型號如85032F、85052D等，包含開路（Open）、短路（Short）、負載（Load）及直通（Thru）標準件。若使用非原廠或未預存型號的校準件，需通過“User”自定義方式手動輸入?yún)?shù)：進入“Cal”→“CalKit”→選擇“User”→依次定義Open、Short、Load、Thru的標準類型與參數，并正確命名保存。

二、單端口校準（以端口1為例）

1. 按“Cal”鍵，選擇“Calibrate”→“1-Port Cal”，確認校準套件為所用型號（如85032F）。

2. 將開路校準件接入端口1，點擊“Open（f）”，聽到提示音后返回。

3. 更換為短路校準件，點擊“Short（f）”，完成測量后返回。

4. 更換為負載校準件，點擊“Load（f）”，完成后點擊“Done”。

此時可進入“Format”選擇“Smith R+jX”查看阻抗，若歸于圓圖中心，表明校準成功。依此方法完成端口2、3、4的單端口校準。

三、雙端口傳輸校準

完成單端口校準后，進行直通（Thru）校準以修正傳輸誤差。以端口1與端口3為例：

1. 使用直通頭連接端口1與端口3的測試線纜。

2. 進入“Cal”→“Calibrate”→“Response（Thru）”。

3. 選擇“1-3 Thru”，點擊確認后系統自動測量，完成點擊“Done”。

S參數如S31的插入損耗應歸零，表明傳輸路徑已補償。

四、全4端口校準（高精度場景）

適用于多端口器件測試，共修正48項誤差。步驟包括：

1. 進入“4-Port Cal”模式，依次對各端口執行反射校準（Open/Short/Load）。

2. 在所有端口組合間進行直通連接，完成傳輸校準。

3. 可選隔離校準：連接負載至各端口，測量端口間隔離度。

五、注意事項

● 校準應在設備預熱后進行，避免溫度漂移影響精度。

● 使用扭矩扳手緊固連接，防止接口損傷。

● 高頻測試時避免在頻率極限（如8.5GHz）處校準。

● 定期使用驗證件（如10dB衰減器）檢驗校準有效性，S21誤差應≤0.1dB。

規范校準流程是確保E5071C測試精度的基礎。掌握多端口校準與S參數分析技巧，不僅提升測試可靠性，更為高頻電路研發提供有力支撐。
