屏蔽效能（Shielding Effectiveness, SE）是衡量電磁屏蔽材料或結構“阻擋”或“衰減”電磁場能力的核心指標。簡單來說，它決定了一個物體能多好地隔絕外界干擾，或者防止內部信號泄露。與此同時，屏蔽效能也是實現EMC的關鍵技術手段。屏蔽效能的應用非常廣泛，從日常生活的考場，到尖端的航空航天，都離不開它。

微同軸屏蔽測試法的特點

屏蔽效能測試有多種測試方法，微同軸屏蔽測試法因自身夾具的精密性，能有效的保證測試結果的真實性與準確性。同時測試裝置整體鍍金，配合精密支架，保證良好性能的同時具備便捷的操作性。

適用于導電織物、金屬薄板、導電涂層/鍍層、金屬網、導電膜、導電玻璃、導電介質板、導電復合材料等平板型電磁屏蔽材料的平面波（模擬遠場條件）屏蔽效能測量。

測試系統組成

現場測試及應用案例

 1.測試場景圖

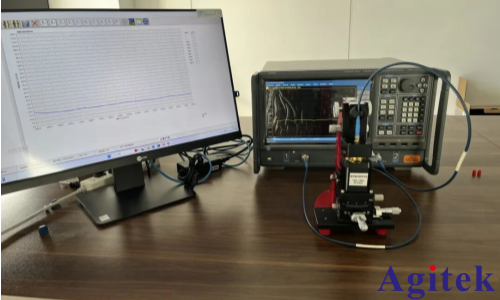

圖1 測試場景圖

圖2 聚氨酯薄膜實物圖

 2、測試內容

屏蔽效能測試

此次測試聚氨酯薄膜的測試頻段為1GHz-18GHz， 經測試，聚氨酯薄膜屏蔽效能實測結果，如圖所示：

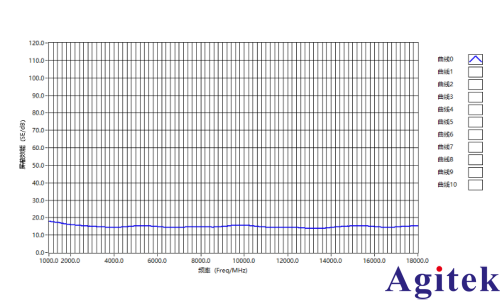

圖3 聚氨酯薄膜屏蔽效能實測圖
