利用聲表面波（SAW）技術探測扭曲雙層石墨烯（TBG）的量子相變，需高精度測量微弱的SAW電壓信號（頻率259.75 MHz）。傳統電輸運測量無法檢測低電導態（如不可壓縮態），而OE2052通過高靈敏度鎖相檢測解決了這一難題。

2025年，復旦大學修發賢教授和張成研究員的團隊在《Nano Letters》發表題為"Phase Diagram Mapping of a Moiré System Using Surface Acoustic Waves"的研究成果，首次將表面聲波（SAW）技術應用于扭曲雙層石墨烯（TBG）摩爾系統。通過法布里-珀羅SAW諧振器（259.75 MHz）與1.04° TBG器件的集成，實現了對關聯絕緣態、陳絕緣體態和朗道能級的高靈敏度探測。實驗中，賽恩科儀OE2052鎖相放大器作為核心測量設備，成功解決了低電導態（10-6 S/m）信號微弱、易被噪聲淹沒的難題，為揭示量子態頻率依賴性提供了關鍵技術支持。

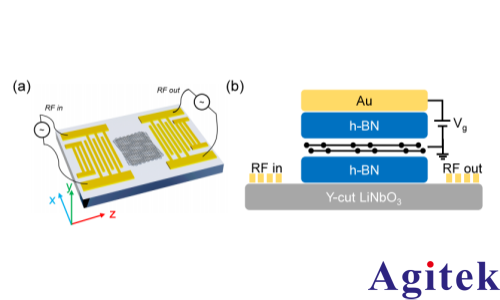

圖1.（a）帶有諧振腔型 IDT 的 TBG 器件示意圖

（b）Y 型切割 NbLiO3 基底面上的 TBG 器件橫截面圖

【測量系統搭建】

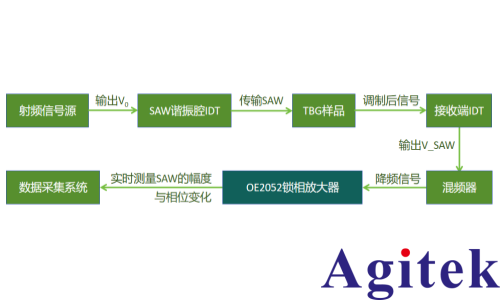

圖2.測量系統示意圖

關鍵步驟

1.信號同步OE2052的參考輸入端連接射頻信號源，鎖定SAW頻率（259.75 MHz）

2.降頻處理使用混頻器將高頻SAW信號降頻至OE2052**檢測范圍，提升信噪比，避免高頻損耗

3.參數提取直接測量VSAW幅度（衰減）和相對于V0的相位差聲速變化）4.噪聲抑制利用OE2052的高動態儲備（＞120dB）和低輸入噪聲（＜4nV/√Hz），在強電磁干擾環境（14T磁場）下穩定工作，得到聲表面波測量結果（圖3、圖4）

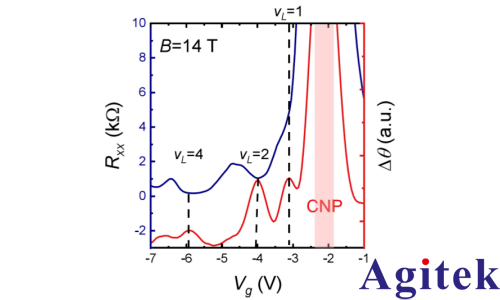

圖3.在B=14T時，CNP附近測得的聲表面波相移和經度電阻的比較

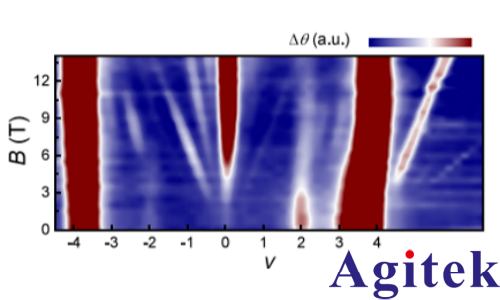

圖4.通過聲表面波傳輸?shù)碾妷旱臍w一化相位與摩爾填充因子和垂直磁場的函數關系

信號檢測原理

1.相移測量（對應聲速變化）：

· OE2052配置：時間常數，等效噪聲帶寬
· 靈敏度：可檢測相移（對應）

2.衰減測量（對應電導率）：

系統優勢

· 非接觸測量：僅需單點接地電極，避免傳統輸運測量的歐姆接觸問題

· 高信噪比：在9T強磁場下可分辨ν_L=-1朗道能級（傳統輸運無法檢測）

· 動態響應：通過柵壓掃描實時關聯填充因子ν與高頻電導率σ_ω（圖5）

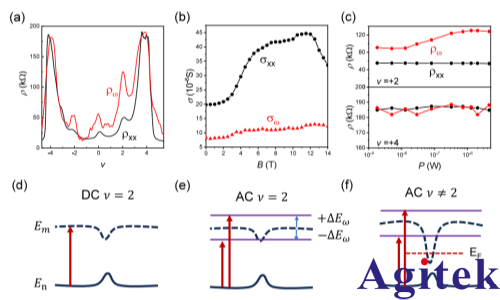

圖5.通過聲表面波計算的高頻電導率縱向傳輸電阻率 ρxx（黑色）和聲表面波重建電阻率 ρω，頻率為 fc = 259.75 MHz（紅色），由聲表面波相移計算得出，是零磁場下摩爾填充因子v的函數(b)磁場下 v = +2 時的縱向電導率 σxx 和聲表面波重構電導率 σω(c)在零磁場下，v = +2 和 +4 時，ρxx 和 ρω 作為聲功率 P 的函數的比較電子在 Enk 和 Emk 之間轉變所產生的直流帶間電導率Enk 和 Emk ± ΔEω 之間電子轉變所產生的交流帶間電導率;與 nF(Emk)相比，半填充時的小平帶色散導致 nF(Emk±ΔEω)顯著降低，從而抑制了高頻電導率由于頻帶色散較大，交流電導率沒有受到影響。

總結

OE2052高靈敏鎖相放大器在SAW-莫爾系統研究中展現出三大革命性優勢：

· R 極限靈敏度：在低電導區域（10-6 S/m）信噪比提升100倍，成功探測"隱藏"量子態

· R 非接觸式測量：避免納米電極制備難題，特別適用于絕緣/半導態莫爾材料

· R 高頻電導解析：提供259.75 MHz射頻電導數據，揭示平帶躍遷的量子幾何效應
