一、測試原理與準備

測試原理： 通過測量樣品的電容（C）和損耗角正切（D），結合樣品幾何參數（厚度 d、電極面積 A），計算得出介電常數（ε'）和介電損耗（ε''）。

儀器與樣品要求：

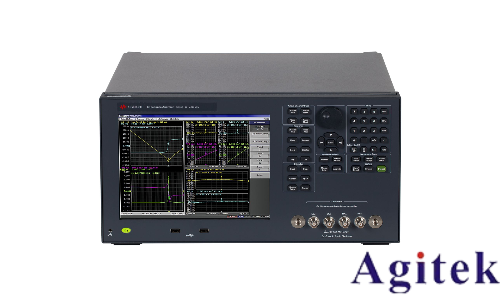

測試主機：E4991B射頻阻抗分析儀（需安裝002選件）。

測試夾具：平行板電極夾具（如16453A，適用于固體薄片樣品）。

被測樣品：

形狀與尺寸：加工為均勻薄片（厚度建議0.1-5mm），表面平整、無毛刺，邊緣垂直。

電極處理：非導體樣品需在上下表面制備金屬電極（如銀、金），確保電極完全覆蓋且無褶皺；導體或半導體樣品需確保與夾具電極良好歐姆接觸。

預處理：樣品需充分干燥（如80℃真空干燥24h），避免水分吸附影響測試結果。

參數測量：使用千分尺（精度0.001mm）在不同位置測量厚度d并取平均值；用游標卡尺測量電極尺寸并計算面積A。

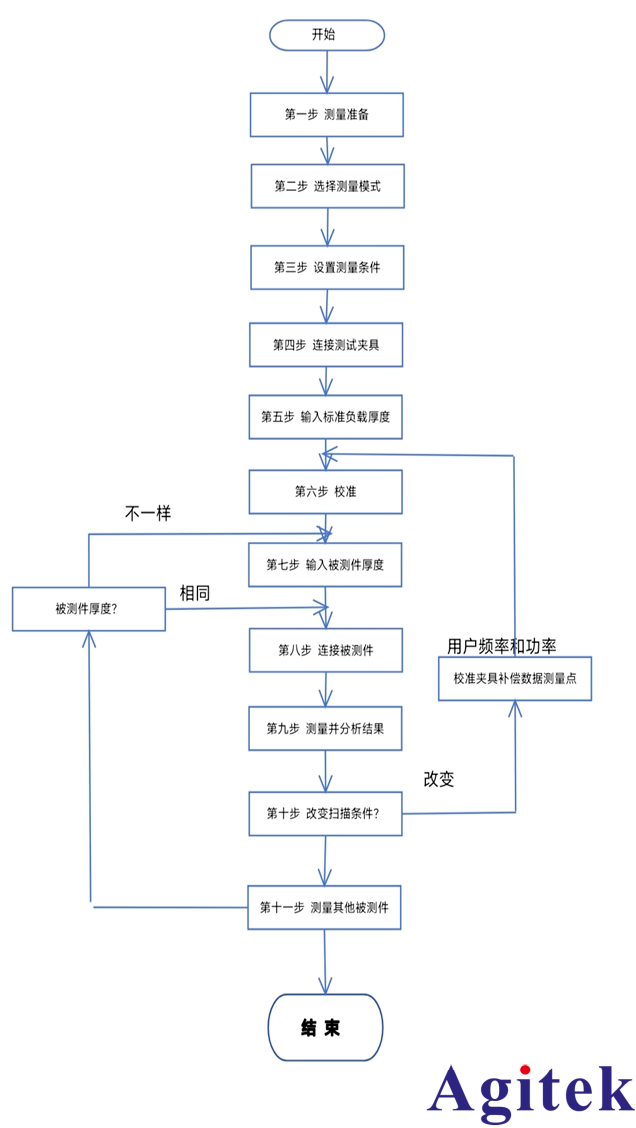

      二、詳細測試步驟

1. 儀器與夾具準備

開機預熱：按下【Power】鍵開機，預熱30分鐘以上，確保儀器穩定。

清潔夾具：使用無水乙醇擦拭16453A夾具的上下電極表面，去除油污或雜質。

連接儀器：將夾具信號線牢固連接到E4991B前面板的測試端口。

2. 選擇測量模式

系統復位：按下【Preset】鍵，使儀器進入初始狀態。

選擇模式：依次按下【Meas】→【Measurement Mode】→選擇【Permittivity】，儀器即進入介電常數測試模式，16453A夾具通常會被默認選中。

確認配置：確認測量模式為“并聯”（Parallel，適用于大多數固體樣品），可通過【Series/Parallel】鍵切換。

3. 設置測量條件

顯示設置：按下【Display】→【Num of Traces】→選擇【3】，以便同時顯示多個參數。

Trace 1：設置為【εr'】，格式為線性（Linear）。

Trace 2：設置為【εr''】，格式為線性（Linear）。

Trace 3：設置為【tanδ】，格式為線性（Linear）。

掃描參數：按下【Stimulus】或【Sweep Setup】。

掃描類型：選擇【Log Freq】（對數頻率掃描）。

頻率范圍：根據需求設置Start（起始頻率）和Stop（終止頻率），例如1MHz至1GHz。

掃描點數：建議設置為201點或更高，以獲得更平滑的曲線。

信號源設置：

單位：選擇電壓（Voltage）。

電平：設置合適的OSC Level（如100mV或1V），避免過高電壓引起樣品極化或過低電壓導致信噪比差。

4. 端口校準與夾具補償

進入校準菜單：按下【Cal】鍵。

選擇夾具：選擇【Accessory】→選擇【16453A】。

執行校準：

開路（Open）：確保夾具電極間無任何物體，呈開路狀態。選擇【Calibration】→【Execute Cal】→【Open】，完成后左側出現“√”。

短路（Short）：使用夾具附帶的短路片連接上下電極，使其呈短路狀態。選擇【Calibration】→【Execute Cal】→【Short】，完成后左側出現“√”。

負載（Load）：將夾具提供的標準負載（PTFE片，已知厚度和介電常數）置于電極間。選擇【Calibration】→【Execute Cal】→【Load】。儀器可能會提示輸入標準負載的厚度，輸入準確值后確認，完成后左側出現“√”。

完成校準：確認所有校準步驟完成后，按下【Done】鍵。此時校準狀態應顯示為“FIX”或“ON”。

5. 輸入樣品參數與測量

輸入厚度：按下【Meas】→【Material Dimension】→【Thickness】，輸入被測樣品的平均厚度值。

放置樣品：將被測樣品小心放置于夾具下電極中央，輕輕合上上電極。確保樣品與電極充分接觸，但不要施加過大的壓力導致樣品變形或產生應力。

開始測量：儀器將自動根據設定的頻率范圍和參數進行掃描測量。

6. 數據讀取與保存

數據讀取：觀察屏幕上的εr'、εr''和tanδ曲線。可使用【Marker】（標記）功能讀取特定頻率點下的具體數值。

數據保存：按下【Save/Recall】鍵。

保存數據：選擇【Save Trace Data】，可將數據保存為CSV格式，方便在電腦上用Excel或其他軟件進行后續分析和繪圖。

保存狀態：選擇【Save State】，可保存當前儀器的所有設置狀態，便于下次快速調用。

三、測試注意事項

1. 環境控制：測試應在恒溫恒濕環境（如25℃±1℃，濕度<50%）下進行，因為溫度和濕度變化會顯著影響介電性能，尤其是極性材料。

2. 邊緣效應：若樣品直徑與厚度之比過小（如<10），邊緣效應不可忽略，需使用帶保護環的夾具或進行邊緣修正計算。

3. 接觸質量：確保樣品與電極之間接觸良好且無氣隙，否則會引入額外的接觸電阻和電容，導致測量誤差。

4. 頻率依賴性：介電常數通常隨頻率變化（低頻極化充分，ε'較大；高頻極化滯后，ε'下降），需根據材料特性和應用需求選擇合適的測試頻率范圍。

5. 儀器操作：在進行校準和測量時，盡量避免移動或觸碰連接線纜和夾具，以免引入干擾或改變系統狀態。

通過以上步驟，可準確獲取材料在特定頻率范圍內的介電性能參數。
