阻抗基礎與測量實用指南
阻抗(Impedance) 是表征電子元器件或電路對交流電信號阻礙作用的關鍵物理量,通常用復數 Z 表示,單位為歐姆(Ω)。它不僅包含消耗能量的電阻(R,實部),還包含儲存能量的電抗(X,虛部),數學表達式為 Z = R + jX。電抗又分為感抗(XL)和容抗(XC),其特性隨信號頻率變化。


1. 核心概念

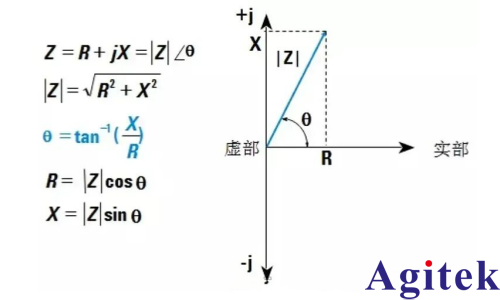

阻抗是一個矢量,兼具大小和相位。在復平面上,它可以用直角坐標系(R, X)或極坐標系(|Z|, θ)表示。由阻抗可推導出電容(C)、電感(L)、品質因數(Q)和損耗因數(D)等參數。Q值反映電抗純度(Q=X/R),D值則是Q的倒數(D=1/Q),二者均用于衡量器件能量損耗。
注意:實際器件均存在寄生參數(如引線電感、分布電容),使其在高頻下表現出復雜的電路特性,而非理想元件。
2. 測量技術選型
根據頻率范圍和阻抗特性,選擇合適的測量技術至關重要:
● 自動平衡電橋法:精度極高,適用于寬阻抗范圍(毫歐姆至兆歐姆),頻率范圍通常為幾Hz到110MHz。
● 電壓-電流法(IV)與射頻IV法(RF-IV):精度良好,頻率覆蓋范圍廣(40Hz至3GHz左右)。
● 網絡分析法(傳輸/反射法):適用于極高頻率(5Hz至110GHz以上),特別適合測量接近系統特征阻抗(如50Ω或75Ω)的器件。
3. 提升測量精度的技巧
● 設定正確的測量條件:器件阻抗受頻率、交流信號電平(電壓/電流)、直流偏置、溫度等因素影響。務必在符合實際應用或制造商規定的條件下進行測量。使用儀表的**自動電平控制(ALC)**功能可穩定測試信號。
● 校準(Calibration):這是定義測量基準面、消除系統誤差的關鍵步驟。通常在儀表測量端口進行。采用自動平衡電橋技術的儀表通常出廠已校準;其他儀表則需在測量前使用校準件進行開路、短路、負載校準。
● 補償(Compensation):在校準之后進行。用于消除測試夾具、延長電纜等附加部分的殘留阻抗(如雜散電容、引線電阻)。進行開路/短路補償時,電極間距應與實際測量時保持一致。
● 消除相位偏移:當使用延長電纜時,需進行電纜長度校正或端口擴展,以消除相位偏移誤差。盡量使用短而優質的屏蔽電纜。
● 儀器顯示參數選擇:根據被測器件特性選擇合適的等效電路模型(如串聯或并聯模式)顯示參數,以便更直觀地分析主要參數和寄生效應。
4. 維護與操作規范
● 定期校準與驗證:定期使用標準件驗證測量系統的準確性。
● 連接器維護:保持測試端口、適配器和夾具的清潔與良好狀態。連接質量直接影響測量結果。使用力矩扳手規范操作,避免損傷接合面。
● 環境控制:注意環境溫濕度,避免油污和灰塵影響接觸阻抗。
通過理解阻抗本質、選用恰當的測量方法并嚴格執行校準與補償,您將能獲得精確可靠的測量數據,為電路設計與元器件評估提供堅實依據。
