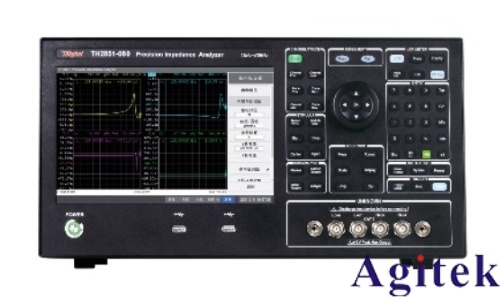

同惠阻抗分析儀（如TH2851、TH2838H等型號）是電子元器件測試中的核心設備，廣泛應用于電容、電感、電阻及阻抗參數的高精度測量。其操作規范直接影響測試結果的準確性。以下是其系統化使用方法，助您高效、精準完成測試任務。

一、準備工作與校準

使用前需確保儀器處于適宜環境：溫度15~30℃，濕度40%~60%RH，遠離強電磁干擾源。電源應為AC 220V±10%，并可靠接地。連接測試夾具時，優先選用四端對（4T）開爾文夾具，以消除引線電阻影響。開機后，等待約30秒自檢完成。首次使用或環境變化后，必須進行系統校準：進入“System→Calibration”菜單，執行“Full Calibration”，依次連接標準校準件完成開路、短路和負載校準，確保測量基準準確。

二、參數設置與測量模式選擇

根據測試需求設置關鍵參數：

● 頻率：依據元件類型選擇，如音頻元件常用1kHz，射頻元件可選10kHz~1MHz。

● 信號電平：建議0.1V~1V，遵循“弱信號測高阻，強信號測低阻”原則，避免非線性誤差。

● 測量模式包括：點測模式（單次測量）、列表掃描（多頻點批量測試）和曲線掃描（動態特性分析）。

以電容測量為例，可選擇“C-LCR”模式，設置頻率為1kHz，啟動測量后，儀器將實時顯示電容值、ESR（等效串聯電阻）、相位角等參數。

三、執行測量與數據處理

將待測元件（DUT）牢固連接至測試端口，注意極性與接觸可靠性。按下“Start”鍵或點擊觸摸屏開始測量。結果將實時顯示于屏幕，支持多參數同步讀取。測試完成后，可通過USB或上位機軟件導出數據，用于后續分析與報告生成。

對于動態特性分析，可啟用曲線掃描功能，設置頻率范圍（如100Hz~1MHz）與掃描點數（≥100），繪制C-f、Z-f等特性曲線，并利用“軌跡對比”功能評估元件一致性。

四、注意事項與維護保養

● 測量中若出現“Over Range”報錯，應降低測試電平或更換夾具。

● 數據波動時，檢查連接、電磁干擾及儀器預熱狀態。

● 避免超負荷測試，防止損壞被測元件。

● 定期清潔儀器表面與接口，長期不用時每月通電一次。

● 建議每6~12個月進行一次專業校準，確保精度。

同惠阻抗分析儀集高精度、多功能與智能操作于一體，遵循規范流程，不僅能提升測試效率，更能為電子研發與質量控制提供堅實數據支撐。
