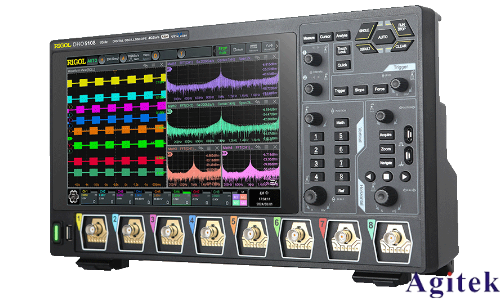

普源MHO5106示波器是一款高性能、多功能的數字存儲示波器，廣泛應用于電子電路設計、教學實驗與設備維修等領域。其高精度測量能力與豐富的功能配置，為用戶提供了強大的信號分析工具。為幫助用戶正確、高效地使用該設備，特編寫本使用說明。

一、基本操作流程

1. 連接與開機 使用BNC線將探頭連接至CH1或CH2通道，確保探頭接地夾與電路共地連接，防止干擾。開機后選擇輸入耦合方式：直流信號選“DC”，交流信號選“AC”。

2. 通道與量程設置 選擇所需測量通道，通過“VOLT/DIV”旋鈕設置合適的垂直電壓刻度（如1V/DIV），確保波形清晰顯示且不超出屏幕范圍。量程過小易導致削波，過大則降低分辨率。

3. 時間基準調節 調整“TIME/DIV”旋鈕，設置合適的時間刻度，使信號周期完整呈現。例如，對1kHz信號可設為200μs/DIV。

二、觸發設置（關鍵步驟）

觸發是穩定顯示波形的核心。進入觸發菜單，進行如下設置：

觸發源：選擇CH1、CH2或外部觸發。

觸發類型：常用邊沿觸發，可選上升沿或下降沿；脈寬觸發適用于捕捉異常脈沖。

觸發電平：旋轉旋鈕調整電平線，使其位于信號幅度中間區域，實現波形同步。

觸發模式：初學者建議使用“自動觸發（AUTO）”，避免無信號時屏幕空白。

三、測量與分析功能

1. 自動測量 按“Measure”鍵，可讀取頻率、周期、峰峰值、有效值等參數。

2. 光標測量 使用光標功能手動定位波形關鍵點，精確獲取電壓差或時間差。

3. 數學運算 雙通道模式下支持加、減、乘、除運算，便于分析信號差分特性或相位關系。

4. 數據存儲與導出 可將波形截圖或原始數據保存至U盤，通過USB接口導出，便于后續分析。

四、高級功能應用

● 掃頻功能：用于頻率響應測試。設置起始與終止頻率（如1kHz~100kHz），選擇線性或對數掃頻，觀察濾波器、放大器的幅頻特性。

● 探頭補償：首次使用前需進行探頭校準，使用示波器自帶方波源調整探頭電容，確保波形無失真。

五、注意事項與安全操作

● 測量前確認信號幅度在示波器輸入范圍內，避免損壞設備。

● 禁止將探頭直接接入市電或高壓源。

● 高頻測量時使用×10衰減探頭，并在設置中對應調整衰減系數。

● 使用完畢后關閉電源，探頭歸位存放。

MHO5106示波器集測量、分析、存儲于一體，掌握其操作要點，將極大提升測試效率與準確性。建議用戶結合本說明與官方手冊進行實踐操作，深入挖掘其強大功能。
