開關電源因其高效率、小體積等優勢被廣泛應用于各類電子設備中，但其工作過程中產生的高頻噪聲一直是工程師關注的重點問題。這些噪聲不僅影響電源本身的穩定性，還可能干擾周邊電路的正常運行。在實際測試中，如何準確測量并有效抑制開關電源噪聲，是電源調試的關鍵環節。本文基于普源DS1000Z系列示波器，重點探討其“數字濾波”功能在開關電源噪聲測試中的實際應用效果。

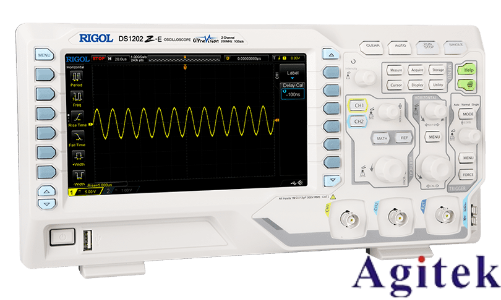

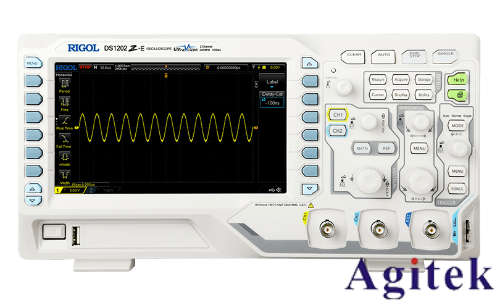

普源DS1000Z系列示波器具備高采樣率、寬帶寬及豐富的信號處理功能，其中“數字濾波”功能尤為實用。該功能可通過軟件算法對采集到的信號進行實時濾波處理，支持低通、高通、帶通和帶阻等多種濾波模式，有效去除干擾成分，保留待測信號的有用信息。在開關電源測試中，輸出電壓中常疊加有高頻開關噪聲（如MHz級的振鈴和EMI干擾），傳統示波器若僅依賴硬件帶寬限制，可能無法精準分離噪聲與有效信號。

在實測中，我們以一款12V輸出的反激式開關電源為測試對象，使用DS1000Z示波器捕獲其輸出端波形。初始波形顯示，直流電壓上疊加了幅度約200mV、頻率約1.2MHz的高頻噪聲。開啟“數字濾波”功能，設置為低通濾波，截止頻率設為100kHz，以保留電源動態響應信息的同時濾除高頻開關噪聲。濾波后波形明顯變得平滑，噪聲幅度降至約30mV，直流電壓穩定性得以更真實地呈現。

進一步對比測試發現，未啟用數字濾波時，噪聲容易掩蓋電源的紋波細節，導致誤判；而合理使用數字濾波后，不僅提升了測量精度，還便于分析電源在負載瞬變下的響應特性。此外，DS1000Z的濾波操作簡便，可通過旋鈕快速設置參數，實時預覽濾波效果，極大提升了調試效率。

值得注意的是，數字濾波并非“萬能”，其本質是后處理手段，不能替代良好的測量習慣。例如，應優先使用短接地彈簧減少探頭引入的噪聲，合理設置帶寬限制。數字濾波更適合在硬件濾波基礎上進行“精細化”處理。

綜上所述，普源DS1000Z系列示波器的“數字濾波”功能在開關電源噪聲抑制中表現出色，能有效提升信號觀測的清晰度與測量準確性，是電源研發與調試中值得信賴的工具。合理運用該功能，有助于工程師更快定位問題，優化電源性能。
