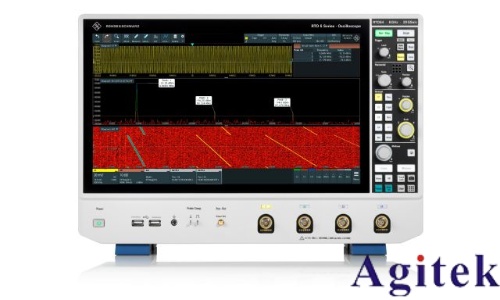

羅德與施瓦茨R&S?RTO64示波器作為高性能測試儀器，廣泛應用于高速數字信號的完整性分析。眼圖測試是評估信號質量的重要手段，能夠直觀反映信號的抖動、噪聲、時序誤差等關鍵參數。以下是使用RTO64進行眼圖測試的系統化操作步驟。

一、信號連接與探頭配置

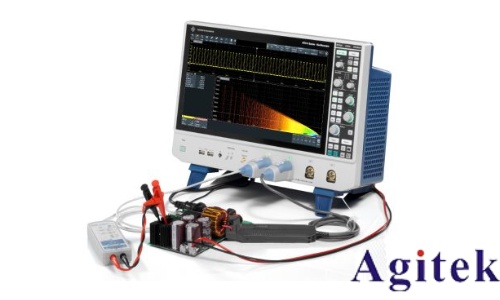

首先，選擇合適的探頭（如有源或差分探頭），將信號端接入待測點，接地端可靠連接至電路地，防止引入干擾。在示波器通道菜單中設置探頭類型、衰減比（如10:1），并利用內置校準信號完成探頭補償，確保信號保真。

二、基礎參數設置

進入示波器設置界面，合理配置關鍵參數：

1. 時基設置：調整時間刻度（如1ns/div），確保顯示多個信號周期，利于眼圖疊加。

2. 垂直靈敏度：調節電壓刻度（如500mV/div），使高、低電平均清晰分布在屏幕中央。

3. 輸入耦合：選擇“DC”耦合，保留信號完整直流與交流成分。

4. 帶寬限制：根據需要開啟，抑制高頻噪聲干擾。

三、觸發與同步設置

觸發是眼圖穩定顯示的關鍵。選擇“邊沿觸發”模式，將觸發電平設于信號邏輯閾值附近（如1.5V）。對于高速串行信號，建議啟用PLL（鎖相環）恢復時鐘，實現數據與采樣的精準同步。

四、啟動眼圖測試模式

在測量菜單中啟用“實時眼圖”或“眼圖分析”功能。設置波形疊加次數（建議1000次以上），使多個UI（單位間隔）波形累積形成清晰眼圖。可加載行業標準模板（如USB、PCIe）進行自動模板測試，判斷是否違規。

五、眼圖分析與參數提取

眼圖生成后，利用內置分析工具進行量化評估：

測量眼圖的垂直與水平開度，評估噪聲容限與定時裕量；

讀取抖動參數，區分隨機抖動（RJ）與確定性抖動（DJ）；

計算消光比，判斷邏輯識別能力；

啟用誤碼率（BER）預測功能，評估系統長期穩定性。

六、結果保存與報告生成

測試完成后，保存眼圖截圖及測量數據。通過U盤導出PDF或CSV格式報告，便于歸檔與團隊評審。

七、故障診斷與優化

若眼圖閉合或抖動超標，可結合余暉顯示、頻譜分析等功能排查電源噪聲、串?dāng)_等干擾源，進而優化PCB布局或端接設計。

綜上，R&S RTO64憑借高帶寬、高采樣率與強大的信號處理能力，為眼圖測試提供了高效、精準的解決方案，是高速電路研發中不可或缺的利器。
