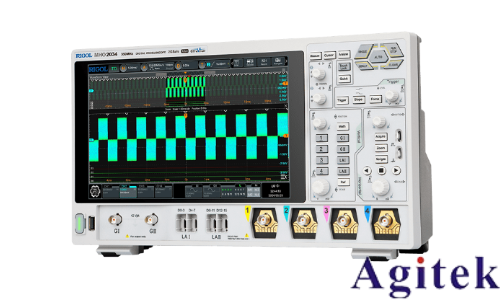

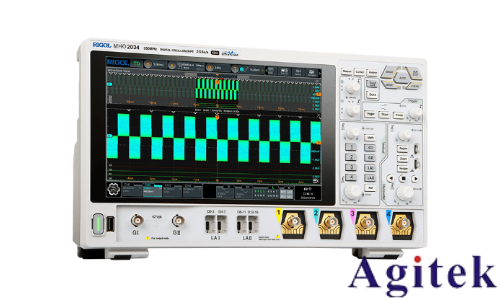

準諧振（Quasi-Resonant, QR）諧振變換器因其高效率、低電磁干擾（EMI）和簡潔的拓?fù)浣Y(jié)構，廣泛應用于中小功率電源系統中。實現軟開關（ZVS或ZCS）是提升其效率的關鍵，而精準的波形分析是優化設計的基礎。普源示波器憑借其高采樣率、寬帶寬和強大的信號處理能力，成為分析QR變換器工作狀態的理想工具。

在QR變換器中，軟開關的實現依賴于諧振過程使開關管在電壓或電流過零時導通或關斷。使用普源示波器捕獲開關管的漏源電壓（Vds）與柵極驅動信號（Vgs）的波形，可直觀判斷ZVS是否成功實現。理想情況下，在Vgs上升前沿，Vds應已降至接近零。通過示波器的高分辨率時域分析功能，可精確測量?jī)烧咧g的時間差，識別是否存在硬開關風險。同時，利用其差分探頭測量諧振電感電流，可驗證是否實現零電流關斷（ZCS），避免二極管反向恢復損耗。

為深入分析效率瓶頸，需結合功率分析功能。普源示波器支持電壓與電流信號的同步采集，通過數學運算可實時計算瞬時功率與開關損耗。例如，在MOSFET關斷瞬間，若Vds與Id存在交疊，即產生顯著開關損耗。示波器的功率積分功能可量化單次開關周期的能量損耗，進而評估不同負載與頻率下的效率變化趨勢。

基于波形分析結果，可進行效率優化。首先，調整控制時序，確保驅動信號與諧振周期精確同步，最大化ZVS實現窗口。其次，優化諧振參數（如電感與電容值），使諧振谷底與開關時刻匹配。此外，通過示波器觀察輕載與重載下的波形差異，可優化頻率調制策略，拓寬高效工作范圍。

普源示波器還支持FFT分析，用于識別系統中的高頻噪聲源，輔助優化EMI濾波設計。結合長時間波形記錄功能，可評估系統在動態負載下的穩定性，為閉環控制策略提供數據支持。

綜上所述，利用普源示波器對QR諧振變換器進行精細化波形觀測與功率分析，不僅能準確驗證軟開關行為，還能為參數優化與控制策略調整提供科學依據，從而顯著提升系統整體效率與可靠性。在高能效電源設計中，這種基于高性能測試設備的深度分析手段不可或缺。
