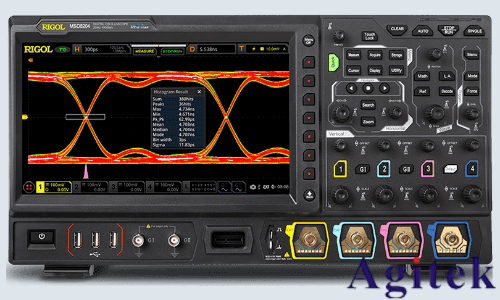

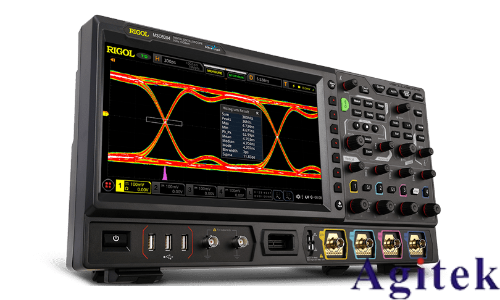

普源MSO8000系列示波器確實能勝任這項高精度測量任務。其核心優勢在于超寬的帶寬（最高2GHz）與超大存儲深度（500Mpts），這使其能夠精準捕捉絕緣電阻測量中的微弱信號波動，以及高壓互鎖（HVIL）回路中納秒級的瞬態響應。 下面，我將為你詳細拆解具體的測量方案與操作要點。

一、絕緣電阻測量的適配性與方法

1. 測量原理與標準適配

標準測試方法：電池包絕緣電阻需依據GB 38031-2020推薦的兩種方法：

方法1（電壓衰減法）：通過外接已知電阻（推薦1MΩ），測量電池正負極對電平臺的電壓變化，計算絕緣電阻值。公式為： [ R_i = \frac{R_0 \times r}{R_0 + r} \times \left( \frac{U_2}{U_1} - 1 \right)^{-1} ] 其中 ( U_1 )、( U_2 ) 為接入電阻前后的電壓值，( r ) 為電壓檢測工具內阻（需≥10MΩ）。

方法2（絕緣電阻儀直接測量）：施加≥500V DC或1.5倍標稱電壓，穩定30秒后讀取結果。

2. MSO8000的精準實現

高阻抗輸入與低噪聲：

1MΩ輸入阻抗模式下，垂直檔位可精細至100mV/div，配合10MΩ探頭，滿足電壓檢測工具內阻要求。

100ps時間分辨率精準捕捉微弱電壓變化，避免信號失真。

大存儲深度支持過渡過程分析：

500Mpts存儲深度記錄長時間電壓衰減曲線，尤其適用于方法1中接入檢測電阻后的RC電路過渡過程（需等待7-13秒至穩態）。

自動化計算與報警：

通過腳本自動采集 ( U_1 )、( U_2 ) 數據，代入公式實時計算 ( R_i )，并對比安全閾值，觸發報警。

二、高壓互鎖（HVIL）動態響應測試方案

1. HVIL回路關鍵指標

響應時間：需驗證斷開高壓連接時，控制信號在100ms內切斷主回路。

瞬態干擾：捕捉毛刺、過沖等偶發事件（寬度可低至400ps）。

2. MSO8000的優化配置

高捕獲率與觸發靈敏度：

600,000 wfms/s波形捕獲率減少死區時間，峰值檢測功能捕獲窄至400ps的異常脈沖。

多通道同步監測：

16通道邏輯分析儀同步采集HVIL控制信號（如繼電器狀態、互鎖反饋）與高壓主回路電壓，定位時序偏差。

協議解碼與自動化分析：

對CAN/LIN等控制總線實時解碼，關聯HVIL指令與物理層響應，自動生成時序報告。

三、操作流程與注意事項

1. 絕緣電阻測試步驟

預處理：關閉BMS絕緣監測功能，避免干擾。

連接配置：

使用10MΩ高壓探頭連接電池正負極與電平臺（如電池包外殼）。

外接1MΩ檢測電阻至電壓較高的一側。

數據采集：

設置垂直檔位100mV/div，采樣率10GSa/s，存儲深度500Mpts。

觸發模式選擇“邊沿觸發”，記錄接入電阻后7-13秒的電壓波形。

計算輸出：

腳本自動提取 ( U_1 )、( U_2 ) 值，計算 ( R_i ) 并生成趨勢圖。

2. HVIL測試步驟

通道分配：

CH1：高壓主回路電壓（1000V探頭）。

CH2：HVIL控制信號（如繼電器驅動）。

數字通道：解碼CAN總線指令。

觸發設置：

采用“脈寬觸發”捕獲<100ms的異常脈沖。

動態模擬：

選配任意波形發生器模擬負載突變，驗證互鎖響應。

3. 安全與校準

探頭校準：定期使用Fluke 9500B校驗輸入阻抗（1MΩ模式誤差需<±1%）。

浮地測量：電池包需與電平臺隔離，避免接地環路引入噪聲。

高壓防護：選用CAT III 1000V探頭，操作人員需穿戴絕緣裝備。

四、方案優勢總結

注：實際測試需結合電池包標稱電壓調整檢測電阻值（如800V系統需用1.5MΩ電阻），并嚴格遵循GB 38031-2020環境要求（溫度22℃±5℃，濕度15%~90%）。
