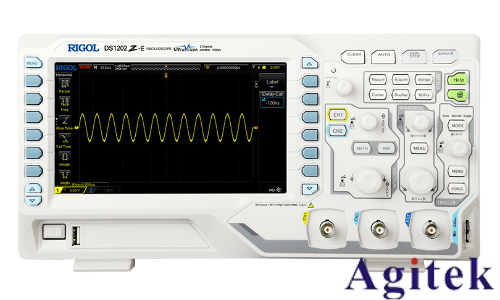

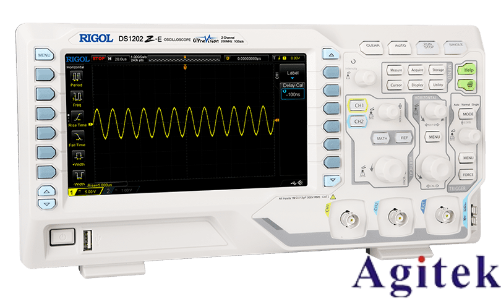

普源示波器DS1102Z-E是一款高性能、雙通道數字示波器，具備100MHz帶寬和1GS/s實時采樣率，廣泛應用于電子設計、電路調試與故障排查。掌握其基礎操作，是電子工程師進行電路測試的必備技能。以下將系統介紹如何利用該示波器完成基礎電路測試。

一、連接與初始化

首先，將示波器接入電源并開機，待系統啟動完成后，檢查探頭連接是否牢固。將探頭BNC接口接入CH1或CH2通道，探針連接待測電路測試點，鱷魚夾可靠接地。建議首次使用前進行探頭補償：將探頭連接至示波器前方面板的校準信號輸出端（通常為1kHz方波），調節探頭補償電容，使顯示波形無過沖或圓角，確保測量精度。

二、參數設置與波形捕獲

根據被測信號特性設置關鍵參數：

垂直設置：調節“VOLTS/DIV”旋鈕，使信號幅度適中。例如，測量電源紋波時可設為1V/div或更小。

水平設置：通過“TIME/DIV”調整時間基準，確保能觀察到完整波形周期。

觸發設置：選擇邊沿觸發，觸發源設為對應通道（如CH1），調節觸發電平至信號幅度中間區域，以獲得穩定顯示。

耦合方式：測量直流信號疊加交流紋波時，可選用“AC耦合”隔離直流分量，便于觀察微小波動。

三、波形觀察與測量分析

開啟被測電路電源，觀察屏幕波形。利用自動測量功能（按“MEASURE”鍵），可快速獲取峰峰值、頻率、周期、上升時間等參數。對于相位差或延遲分析，可使用雙通道同步顯示，通過光標功能測量時間差。若需深入分析，可啟用數學運算功能進行FFT頻譜分析。

四、數據保存與異常處理

測試過程中，可按“SAVE/RECALL”鍵將波形截圖或數據保存至U盤，便于后續分析。若波形不穩定，可檢查觸發設置或切換至“AUTO”模式；若信號超出范圍，應調整量程或使用衰減探頭。注意最大輸入電壓為400V（DC+AC峰值），避免損壞設備。

五、安全與維護

測試時確保接地良好，避免浮地測量引發安全隱患。定期校準示波器，保持探頭清潔與良好接觸，以保障測量準確性。

綜上，通過規范操作DS1102Z-E示波器，不僅能高效完成電壓、頻率、紋波等基礎測試，還可為電路優化與故障診斷提供可靠依據，是電子測試中不可或缺的利器。
