在現代電子工程調試中，示波器不僅是“眼睛”，更是工程師分析問題、定位故障的核心工具。普源（RIGOL）示波器憑借其高帶寬、高采樣率與多功能集成優勢，廣泛應用于嵌入式系統、電源測試及通信調試等領域。結合實際應用，以下五大技巧可顯著提升調試效率。

一、善用多合一功能，整合測試流程

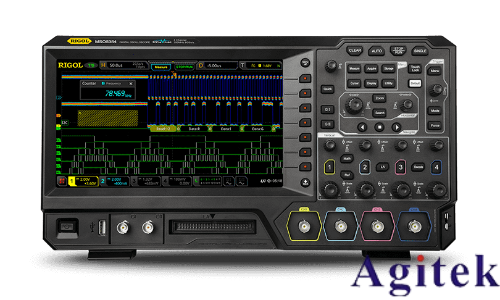

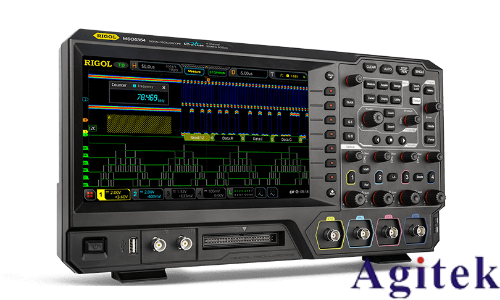

普源MSO5000等系列示波器集成了示波器、邏輯分析儀、協議解碼器、任意波形發生器等多種儀器功能。調試嵌入式系統時，無需頻繁切換設備，可直接啟用I2C、SPI等協議解碼功能，實時解析通信數據流，快速識別幀錯誤或時序異常。同時，內置信號發生器可模擬傳感器輸入，驗證系統響應，極大簡化測試流程。

二、優化探頭與接地，保障信號真實性

探頭是信號采集的第一道關口。應優先選用低電容差分探頭或1:1無源探頭，避免×10探頭放大示波器本底噪聲。接地方面，禁用長接地夾，改用接地彈簧或短接帽，將接地線控制在5cm以內，有效減小環路面積，抑制高頻振鈴與電磁干擾，尤其在電源紋波測試中至關重要。

三、精準設置耦合與帶寬，聚焦關鍵信號

根據測試需求選擇AC或DC耦合：AC耦合可濾除直流分量，突出交流噪聲；DC耦合則保留完整信號信息。同時，啟用20MHz帶寬限制功能，可濾除高頻干擾，避免噪聲“污染”測量結果。對于低頻信號分析，則應關閉帶寬限制，確保信號完整性。

四、利用高級觸發與分段存儲，捕獲偶發異常

嵌入式系統常出現瞬態毛刺或偶發通信錯誤。通過設置“序列觸發”“邏輯觸發”或“模板觸發”，可精準鎖定特定事件。結合分段存儲與波形錄制功能，僅在異常發生時記錄數據并打上時間戳，既能節省存儲空間，又能快速回溯故障時刻的波形細節，大幅提升排查效率。

五、啟用協議解碼與遠程協作，深化分析能力

普源示波器支持45種以上協議解碼，可一鍵解析UART、CAN、I2C等通信內容，并高亮錯誤幀。配合頻譜分析功能，還能定位頻域干擾源。此外，通過Web Control遠程控制功能，團隊成員可實時共享波形與設置，實現異地協同調試，加快問題閉環。

綜上所述，掌握這些技巧不僅能發揮普源示波器的全部潛能，更能讓調試工作事半功倍，真正實現“精準、高效、可追溯”的工程目標。
