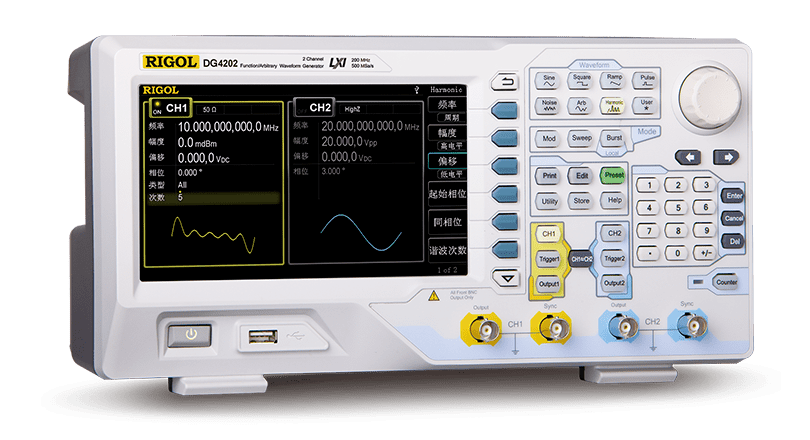

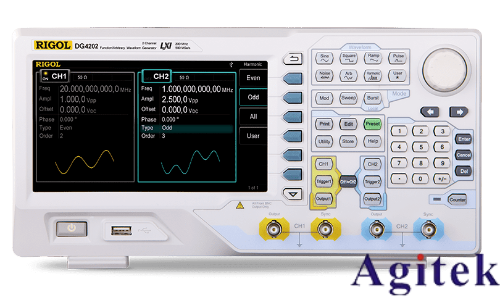

總諧波失真（THD）是衡量放大器非線性失真的關鍵指標，反映輸出信號中諧波成分與基波成分的比例。通過信號發生器和示波器配合，可實現THD的直觀測量，具體步驟如下：

第一步：搭建測試電路

將信號發生器輸出端連接至放大器輸入端，示波器探頭分別連接放大器輸入端（通道1）和輸出端（通道2），確保所有設備共地。調整信號發生器輸出正弦波信號，頻率設為放大器工作頻帶內的典型值（如1kHz），幅度控制在放大器線性區范圍內，避免過載失真。

第二步：設置儀器參數

示波器切換至雙通道模式，調整垂直刻度使輸入、輸出波形清晰顯示，水平時基設置為能完整呈現2-3個信號周期。開啟示波器的FFT（快速傅里葉變換）功能，將通道2（輸出信號）作為FFT分析源，設置合適的頻率范圍（如0-20kHz）和分辨率，確保能捕捉到基波及前5-6次諧波分量。

第三步：采集與分析信號

開啟信號發生器，待輸出穩定后，觀察示波器波形。若輸出波形出現削波、畸變，需降低輸入信號幅度。在FFT界面中，定位基波頻率對應的幅度值（記為A?），隨后依次讀取2次、3次、4次等諧波的幅度值（分別記為A?、A?、A?...）。注意排除電源干擾等非諧波噪聲，僅選取與基波成整數倍關系的諧波分量。

第四步：計算THD值

根據THD公式計算：THD = √(A?2 + A?2 + A?2 + ...) / A? × 100%。示波器若支持自動諧波分析，可直接調用THD測量功能，儀器會自動計算并顯示結果；若手動計算，需確保所有幅度值為同一單位（如dBV或V），避免單位換算錯誤。

第五步：驗證與優化

改變輸入信號頻率和幅度，重復上述步驟，觀察THD隨工作條件的變化。若THD值異常偏高，需檢查電路連接是否松動、信號源是否純凈，或排查放大器是否存在元件損壞。通常THD低于0.1%為優質放大器，0.5%-1%為普通水平，超過3%則需優化電路設計。

注意事項

1. 保持測試環境穩定，避免電磁干擾影響測量精度；

2. 信號發生器輸出阻抗需與放大器輸入阻抗匹配，防止信號反射；

3. 示波器探頭需校準，避免引入額外失真；

4. 測量前先確認儀器量程，防止信號過載損壞設備；

5. 多次測量取平均值，提高結果準確性。

通過上述步驟，可借助信號發生器和示波器完成放大器THD的測量。該方法直觀、操作性強，適用于實驗室調試與產品質檢，為評估放大器性能提供可靠依據。若需更高精度，可搭配專用失真度分析儀進行驗證。
