用泰克5系示波器進行精確電源完整性測試
泰克5系示波器憑借其高精度、高帶寬和豐富的功能,成為電源完整性測試的理想工具。以下是使用泰克5系示波器進行精確電源完整性測試的關鍵步驟和要點。

一、測試前準備
1. 探頭選擇:根據測試需求選擇合適的探頭。對于電源軌測量,可選用低噪聲的TPR系列電源軌探頭,其具備高精度和低衰減特性,能有效減少測量誤差。若需進行浮地測量或差分電源噪聲測試,差分探頭是更好的選擇,它具有高共模抑制比,可準確捕捉差分信號。

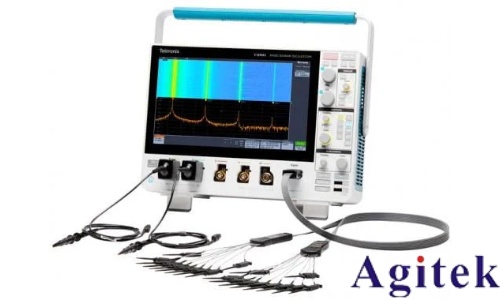

2. 連接設置:使用BNC連接線將探頭連接到示波器,確保探頭接地端與電源接地端可靠連接。避免使用過長的探頭線,以減少額外噪聲和失真引入。對于高壓電源測試,務必采取安全防護措施。
二、示波器參數設置
1. 時基與幅值設置:根據電源電壓的頻率和幅度,合理設置示波器的時基和幅值范圍,確保波形在屏幕上清晰顯示且不失真。例如,對于高頻開關電源,需設置較短的時基以觀察快速變化的信號細節。
2. 觸發模式設置:選擇合適的觸發模式,如邊沿觸發,以穩定波形,便于觀察和分析。
三、關鍵測試內容
1. 紋波與噪聲測量:電源紋波和噪聲是影響電源完整性的重要因素。泰克5系示波器搭配低噪聲探頭,可精準測量電源輸出的紋波和噪聲水平。通過示波器的測量功能,可直接讀取紋波的峰峰值、有效值等參數,準確評估電源的紋波抑制能力。
2. 電源質量與諧波分析:利用示波器的電源質量測量功能,可對電源的諧波進行分析。了解諧波的成分和幅度,判斷電源是否符合相關標準和規范,為電源優化提供依據。
3. 動態負載響應測試:結合電子負載,模擬負載突變情況,使用示波器的序列觸發模式捕捉負載突變前后的電壓波形。記錄輸出電壓的最大偏差、恢復時間及超調量,驗證電源在動態負載下的穩定性。
四、數據分析與優化
1. 觀察與記錄:仔細觀察示波器屏幕上的波形,檢查是否存在毛刺、噪聲或其他異?,F(xiàn)象。記錄測試結果,包括電源電壓的幅度、直流分量、紋波和噪聲水平等參數,并保存波形截圖或數據文件以供后續分析。
2. 問題定位與優化:若發現波形異常或測試結果不符合要求,可借助示波器的高級分析功能,如頻譜分析、抖動分析等,定位問題根源。例如,通過頻譜分析識別特定頻率的干擾源,進而優化PCB布局或調整電路參數。
五、泰克5系示波器的優勢
1. 高精度與低噪聲:泰克5系示波器具備高垂直分辨率和低本底噪聲,能準確測量微小的電壓變化,確保測試結果的精確性。
2. 豐富的功能與選件:支持多種解碼選項,如SVID、SPMI等,可滿足不同電源系統的測試需求。同時,兼容多種探頭和附件,適應各種復雜的測試場景。
3. 智能分析平臺:集成的分析軟件可一鍵生成合規報告,簡化測試流程,提高測試效率。

通過以上步驟,結合泰克5系示波器的強大功能,工程師能夠高效、準確地完成電源完整性測試,為電子系統的可靠性提供有力保障。無論是研發階段的調試優化還是量產階段的質量驗證,泰克5系示波器都能發揮重要作用,助力電子行業不斷提升產品質量和性能。
