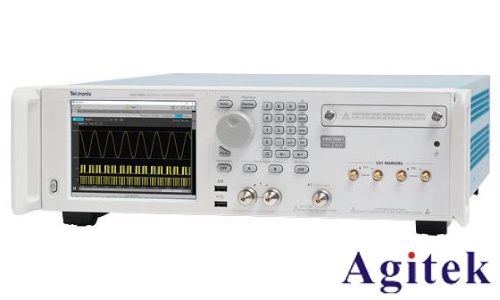

信號發生器的輸出負載設置中，“高阻”與“50歐”是兩種核心模式，其本質差異源于對信號傳輸特性的適配邏輯，直接影響測量精度與系統穩定性。

核心區別在于信號反射控制與功率分配機制。

“50歐”模式是射頻領域的標準匹配方案，信號發生器內部輸出阻抗與50歐負載形成阻抗匹配，此時信號傳輸效率最高，能最大限度抑制信號反射。當連接同軸電纜或射頻設備時，若不匹配會導致信號反射，產生駐波與失真，尤其在高頻場景下會嚴重影響波形質量。而“高阻”模式（通常為1兆歐及以上）輸出阻抗極高，相當于近乎開路，主要用于低頻或高阻抗輸入的設備，此時信號功率損耗極小，但無法抑制反射，僅適用于短距離、低頻的傳輸場景。

應用場景差異顯著：

50歐模式：適配射頻系統、高速數字電路、同軸傳輸線（如連接頻譜儀、射頻放大器），常見于GHz級高頻信號測試，或需要遠距離穩定傳輸?shù)膱鼍啊?/span>

高阻模式：多用于低頻模擬電路測試（如音頻信號、傳感器輸出）、示波器的高阻抗探頭連接，以及集成電路的輸入端測試，尤其適合對信號功率敏感、傳輸距離短的應用。

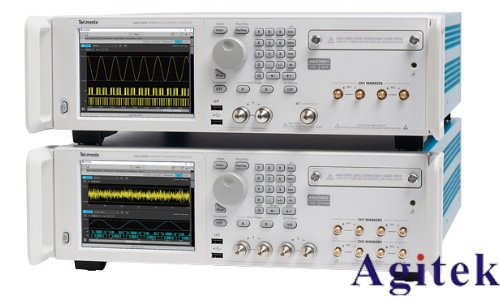

正確選擇的關鍵原則是“匹配優先，場景適配”。

首先，遵循“負載阻抗匹配”原則：若被測設備或傳輸線標注“50歐輸入阻抗”，必須選擇50歐輸出模式；若標注“高阻輸入”或未明確標注，則優先選擇高阻模式。

其次，考慮信號頻率與傳輸距離：高頻（>10MHz）或長距離傳輸必選50歐；低頻（<1MHz）且短距離（<1米）可選高阻。

最后，關注設備保護需求：50歐模式能有效吸收多余信號能量，避免信號反射對發生器自身造成損傷，而高阻模式在長距離高頻傳輸時易引發反射，可能損壞輸出端口。

錯誤選擇的典型后果需警惕：

50歐模式連接高阻設備時，輸出信號幅度會衰減至理論值的1/2，導致測試數據偏低；

高阻模式連接50歐設備時，信號反射會引發波形畸變，高頻信號可能出現振鈴現象，甚至損壞發生器輸出電路。

實踐中，建議先查閱被測設備的技術手冊確認輸入阻抗，再結合信號頻率做最終判斷。若無法確認，可先用高阻模式做初步測試，觀察波形是否存在反射失真，再決定是否切換至50歐模式。掌握這一邏輯，才能確保信號發生器輸出的信號準確、穩定，為后續測試奠定可靠基礎。
