在嵌入式開發與通信調試中，串口通信（UART/RS232）的穩定性直接影響系統運行，而普源示波器憑借高采樣率與精準觸發功能，成為捕捉與分析串口波形的核心工具。本文將拆解操作流程，助力工程師快速掌握調試技巧。

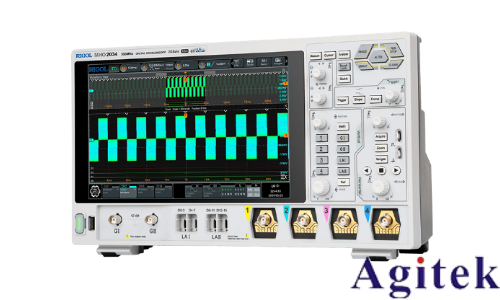

第一步：硬件連接與基礎設置

將普源示波器探頭接入串口通信線路：紅色探頭連接TXD（發送端），黑色探頭連接GND（接地端）。若調試RS232信號，需確認電平范圍（±3V~±15V），普源示波器需搭配電平轉換模塊適配；若為TTL電平（0V/3.3V或5V），可直接連接。設置探頭衰減比為1X，避免信號失真。在示波器界面選擇“通道耦合”為DC模式，確保完整捕捉高低電平變化。

第二步：觸發條件精準配置

串口波形為異步信號，需通過觸發功能穩定顯示。選擇“邊沿觸發”模式，觸發源選對應通道，觸發電平設置為通信電平的中間值（如TTL電平設為1.65V）。關鍵設置“觸發類型”為“串行觸發”，協議選擇“UART”或“RS232”，并填入通信參數：波特率（如9600、115200）、數據位（通常8位）、停止位（1位/2位）、校驗位（無/奇/偶校驗）。該配置可讓示波器精準鎖定每幀數據起始位，避免波形雜亂。

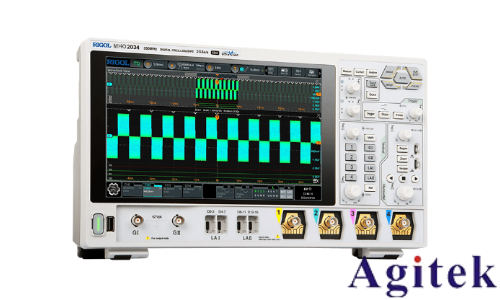

第三步：波形捕捉與參數分析

點擊“運行”按鈕捕捉信號，觀察波形是否穩定。正常UART波形以低電平起始位開頭，隨后為數據位（低位先行）、校驗位（若有）、停止位（高電平）。若波形出現毛刺或電平異常，可通過示波器“測量”功能，查看信號上升/下降時間、高/低電平幅值。若波特率偏差過大，可利用“光標”功能手動測量位時間，計算實際波特率（位時間倒數），對比預期值判斷通信異常原因。

第四步：數據解碼與故障定位

普源示波器支持串行協議解碼，開啟“解碼”功能后，界面將直接顯示十六進制或ASCII碼數據，無需手動解析波形。若出現數據亂碼，可結合解碼結果與波形判斷故障：若解碼數據與預期不符，可能是波特率設置錯誤；若波形存在噪聲干擾，可啟用示波器“平均”采集模式，濾除隨機噪聲；若信號邊沿緩慢，可能是線路阻抗不匹配，需檢查連接線質量。

優化技巧與注意事項

為提升調試效率，可保存常用通信參數為示波器“設置模板”，后續調試直接調用。同時，避免探頭地線過長，減少電磁干擾；對于高速通信（如115200波特率以上），需選擇帶寬≥100MHz的示波器型號，確保信號完整性。調試完成后，及時保存波形截圖與解碼數據，便于后續問題追溯。

通過以上步驟，工程師可高效利用普源示波器完成串口通信調試。掌握該技能不僅能快速定位通信故障，還能為嵌入式系統穩定性優化提供數據支撐，是電子工程師必備的核心能力之一。
