眼圖測試是評估高速數字信號質量的核心手段，能夠直觀反映信號的抖動、噪聲、時序誤差等關鍵指標。羅德與施瓦茨（R&S）示波器憑借其高帶寬、高采樣率與強大的信號處理能力，成為眼圖測試的理想工具。以下是使用羅德與施瓦茨示波器進行眼圖測試的系統化操作步驟。

一、信號連接與探頭配置

首先，選擇適合被測信號頻率與幅度的探頭（如無源、有源或差分探頭），將探頭信號端連接至待測點，接地端可靠連接至電路參考地，避免引入噪聲。在示波器通道菜單中設置探頭類型、衰減比（如10:1）及補償參數，必要時使用示波器內置方波信號完成探頭補償，確保信號保真度。

二、基礎參數設置

進入示波器設置界面，合理配置關鍵參數：

1. 時基設置：調整時間刻度（如1 ns/div），確保能顯示多個信號周期，便于眼圖疊加形成。

2. 垂直靈敏度：調節電壓刻度（如500 mV/div），使信號“1”和“0”電平清晰分布在屏幕中央。

3. 輸入耦合：選擇“DC”耦合，保留信號完整直流與交流成分。

4. 帶寬限制：根據需要開啟帶寬限制功能，抑制高頻干擾。

三、觸發與同步設置

觸發是眼圖穩定顯示的關鍵。選擇“邊沿觸發”模式，設定觸發電平于信號邏輯閾值附近（如1.5 V），確保每次采集同步于信號特征邊沿。對于高速串行信號，可啟用PLL（鎖相環）恢復時鐘，實現數據與采樣的精準同步。

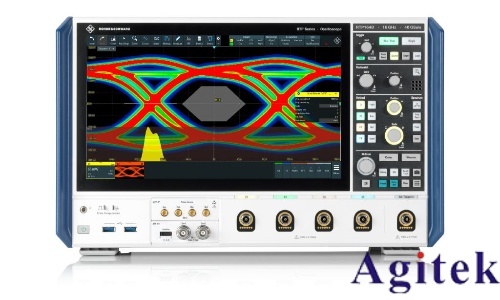

 四、啟動眼圖測試模式

在測量功能菜單中啟用“實時眼圖”或“眼圖分析”模式。設置疊加次數（如1000次以上），使多個UI（單位間隔）波形累積疊加，形成清晰的眼圖。可選擇行業標準模板（如USB、PCIe、以太網）進行自動模板測試。

五、眼圖分析與參數提取

眼圖生成后，利用示波器分析工具進行量化評估：

測量眼圖的垂直與水平開度，評估噪聲容限與定時裕量；

讀取抖動參數（如RMS抖動、峰峰值抖動），分解隨機抖動（RJ）與確定性抖動（DJ）；

計算消光比（“1”電平與“0”電平比值），判斷信號邏輯鑒別能力；

啟用誤碼率（BER）預測功能，評估系統長期穩定性。

六、結果保存與報告生成

保存眼圖截圖、測量數據及模板測試結果。利用示波器報告生成功能，導出包含測試參數、分析結果的PDF或CSV格式報告，便于歸檔與評審。

七、故障診斷與優化建議

若眼圖閉合、抖動超標，可結合頻譜分析、余暉顯示等功能排查干擾源（如電源噪聲、串?dāng)_），優化電路設計或信號完整性。

綜上，羅德與施瓦茨示波器通過系統化的設置與強大的分析能力，為高速信號眼圖測試提供精準、高效的解決方案，是研發與驗證環節不可或缺的利器。
