使用羅德與施瓦茨示波器RTO和R & S?VSE測試IoT設計

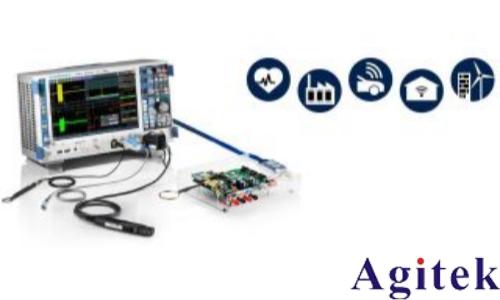

對物聯網 (IoT) 解決方案的需求不斷涌現。大多數情況下，開發人員都會將無線通信模塊集成到嵌入式設計中。在設計和調試物聯網系統時，必須執行許多不同的測量。在使用示波器進行電壓和時間測量方面，開發人員可謂得心應手，同時他們也希望使用示波器進行所有其他必要的測量。現在，R & S?RTO示波器讓這一切成為可能。
無線嵌入式IoT系統開發過程中可以使用羅德與施瓦茨數字示波器解決方案完成的典型測量任務 | ||
任務 | 需求 | 產品特性 |
電源管理驗證 | 測量微弱電流 驗證電源完整性 | 最高16位分辨率，500 μV/div垂直刻度 波形捕獲率高達1百萬波形/秒 快速FFT頻譜分析，起始于直流頻段 高靈敏度電流探頭，1:1無源探頭 |
芯片組互連測試 | 觸發和解碼串行協議 在并行總線上測量總線定時特性 |
符合最高17項協議的串行觸發及解碼選件，包括自定義解碼(NRZ/曼徹斯特協議) MSO選件，5 Gsample/s，16個通道，波形捕獲率高達200 000波形/秒 |
測試無線模塊 | 捕獲傳輸突發脈沖串 檢查信號質量 | 低至1 mV/div的輸入靈敏度支持全測量帶寬 在頻域內進行快速FFT和模板測試 區域觸發選件 使用R & S?VSE矢量信號分析軟件開展信號分析 |
總體系統驗證 | 觸發和解碼串行協議 使不同接口和電源的設備活動相互關聯 | 模擬信號、解碼串行和并行總線、信號頻譜的時間相關性視圖 分段存儲和歷史模式 |
EMI調試 | 確定PCB上的EMI源 對照EMI標準執行預一致性測試 | 使用瀑布圖選件執行快速FFT EMI預一致性測量的對數刻度和模板測試功能(根據EMI標準) |
有關無線模塊的數據采集、處理及通信的時間分析。
測量示例
分析無線模塊的數據采集、處理和通信定時

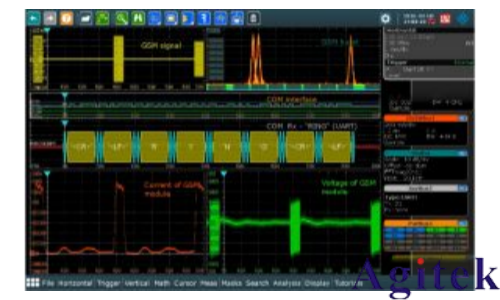

上方屏幕截圖顯示與調制解調器接口的功耗和數據流量具有時間相關性的物聯網模塊的GSM連接。可在模擬通道上測量射頻、電源電壓和電流。數字通道通過UART采集模塊的調制解調器接口通信信息，并對協議進行解碼。GSM突發脈沖的頻譜如右上方所示。
使用R & S?VSE矢量信號分析軟件分析GSM信號。
分析無線信號

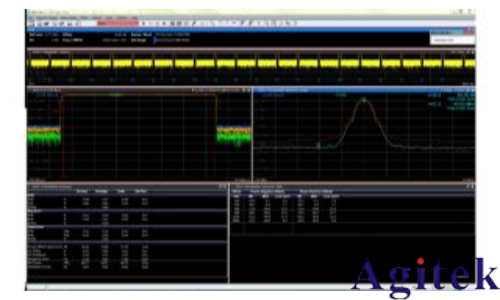

可選的R & S?VSE矢量信號分析基本軟件可加載從R & S?RTO(帶R & S?RTO-K11選件)實時采集的I/Q數據，并提供廣泛的分析。基本款R & S?VSE軟件可提供幅度、頻譜、統計和I/Q矢量分析。下方屏幕截圖顯示了基于GSM的幅度、功率與時間 (PvT) 測量以及調制頻譜。此外、還顯示了有關調制精度及調制頻譜的表格視圖。
推薦配置
下表顯示了針對物聯網測量的推薦配置。您可以在初次購買之后，根據自身需求擴展配置，比如根據NRZ/曼徹斯特協議添加自定義解碼，I/Q采集以及矢量分析軟件。豐富的有源探頭和電流探頭供您選擇。
名稱 | 類型 | 訂單號 |
示波器系列， | R & S?RTO64 | 1802.0001.04 |
I/Q軟件接口 | R & S?RTO6-K11 | 1801.6812.02 |
GSM/EDGE演進和VAMOS信號分析 | R & S?VSE-KT10 | 1345.1705.02 |
