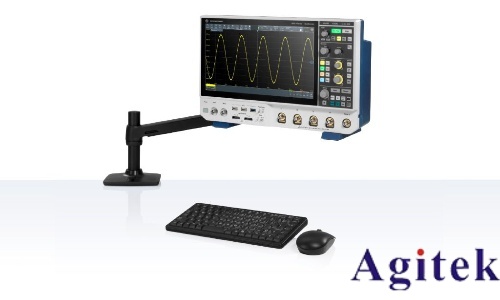

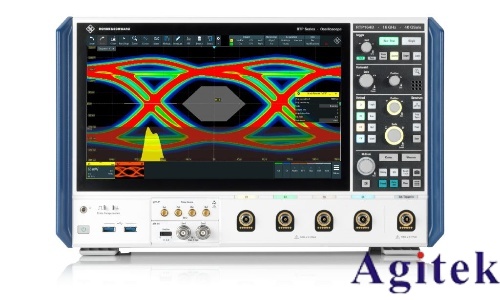

羅德與施瓦茨（R&S）示波器以其高精度和強大分析能力廣泛應用于研發、生產和科研領域。盡管其性能卓越，頻率測量中仍可能存在誤差。本文結合硬件設計、軟件算法與實際操作，系統分析R&S示波器頻率測量誤差來源及控制方法。

一、硬件相關誤差源

1. 采樣率與帶寬限制

采樣率不足是頻率誤差的主要成因。根據奈奎斯特定理，采樣率應至少為信號頻率的2倍，但實際應用中建議為5-10倍。R&S示波器如RTB2000具備10 GSa/s采樣率與5 GHz帶寬，可有效還原高頻信號。若采樣率不足，高頻成分無法被準確捕獲，導致頻率測量偏差。此外，帶寬不足會濾除信號高頻分量，影響波形完整性，進而影響頻率計算。

2. ADC分辨率與噪聲

高分辨率ADC（如14位）提升動態范圍與信噪比（SNR），減少小信號測量誤差。低噪聲前端設計（SNR>60 dB）有助于提高信號純凈度，避免噪聲干擾頻率檢測。

3. 探頭與前端匹配

探頭類型、帶寬及衰減比需與信號匹配。量程不匹配會導致信號削頂或壓縮，影響頻率測量。探頭阻抗不匹配或接地不良會引入失真與噪聲，影響觸發穩定性，從而影響頻率讀數。

二、軟件與算法誤差

1. 峰值檢測與觸發機制

R&S示波器支持邊沿觸發、脈寬觸發等高級模式，精準定位信號特征點。觸發不穩定或參數設置不當（如觸發電平、斜率）會導致波形捕獲失敗或錯誤，影響頻率測量。多模式峰值檢測結合數字濾波可抑制噪聲，提升頻率提取準確性。

2. 測量模式與統計分析

用戶可選擇平均、峰值保持等模式優化測量。統計分析功能（顯示最大值、最小值、標準差）有助于評估測量重復性與穩定性，識別異常值。

三、環境與操作誤差

1. 校準狀態

定期自校準可補償溫度漂移與元器件老化。外部校準（如使用R&S SMA100B信號發生器）確保長期穩定性。校準信號源誤差或校準流程不當會引入系統偏差。

2. 環境因素

溫度、濕度及電磁干擾影響示波器性能。建議在23±2℃、濕度≤60%的潔凈環境中使用，避免振動與干擾。

3. 操作與設置

垂直靈敏度、時基設置不當會影響測量精度。信號源特性（如幅度、頻率超出探頭范圍）也會導致誤差。

四、誤差控制策略

選用合適探頭并校準；

優化觸發與測量參數；

使用深存儲與高采樣率捕獲完整信號；

定期校準，控制環境條件；

利用FFT與數學運算輔助診斷。

綜上，R&S示波器頻率測量誤差受多因素影響，需從硬件、軟件與操作多維度控制，以確保測量準確可靠。
