在高速信號測試領域，實時示波器與采樣示波器（等效時間采樣示波器）的選擇曾長期以帶寬為分水嶺。如今，隨著技術演進，二者性能邊界逐漸模糊，但其底層原理與適用場景仍存在本質差異，工程師需深入理解方能精準選型。

一、工作原理：?jiǎn)未尾东@ vs. 多次拼接

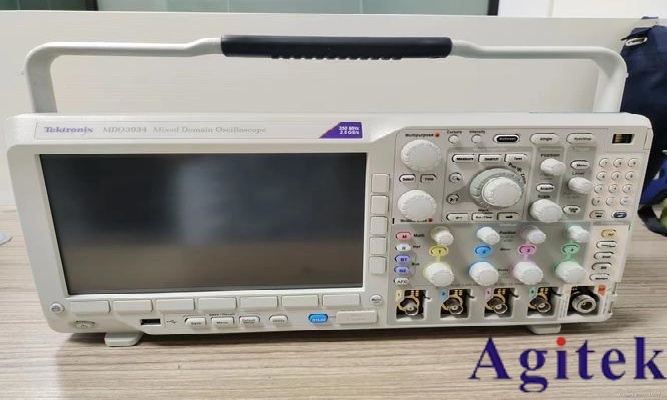

實時示波器（Real-Time Oscilloscope）：又稱“單次示波器”，其核心在于單次觸發下完成全波形采樣。如圖1所示，示波器以高采樣率連續捕獲信號的多個數據點，一次觸發即可還原完整波形。其觸發系統為數據流提供精確的時間參考基準，適用于瞬態、非重復信號的捕獲，如數字系統中的突發錯誤、脈沖信號等。

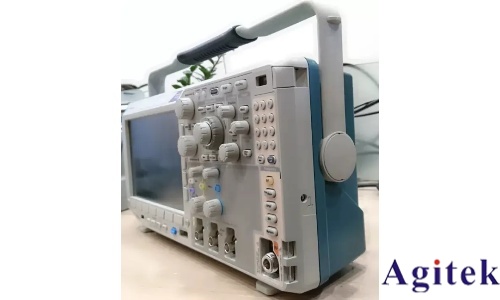

采樣示波器（Sampling Oscilloscope）：采用“等效時間采樣”策略，每次觸發僅采集波形上的一個數據點。如圖2所示，通過逐次觸發并引入微小延時，逐步“拼接”出完整波形。該方法依賴信號的周期性與重復性，僅適用于穩定、可重復的高頻信號，如時鐘、正弦波等。

二、性能邊界：帶寬之外的關鍵考量

盡管現代高端示波器在帶寬上趨于接近，但二者在以下維度仍具顯著差異：

1. 信號適應性：實時示波器可捕獲單次、瞬態事件，靈活性高；采樣示波器僅適用于重復信號，對非周期信號無能為力。

2. 采樣機制與精度：實時示波器依賴高采樣率ADC，對硬件要求高；采樣示波器通過時間交織提升等效采樣率，適合極高頻率信號測量，但易受觸發抖動影響。

3. 應用場景：實時示波器廣泛用于數字調試、電源完整性、串行總線分析等；采樣示波器則常見于光通信、射頻元件測試等高頻穩態信號場景。

三、選型建議：從需求出發

若需分析瞬態、突發或非重復信號，應優先選擇實時示波器；

若測試高頻、周期性信號且追求極致帶寬與信噪比，采樣示波器仍具優勢；

在高速串行鏈路、PCIe、USB等現代接口測試中，實時示波器因支持協議解碼、眼圖分析等功能，已成為主流。

綜上，盡管技術發展模糊了帶寬界限，但二者底層邏輯未變。工程師應基于信號特性、測試目標與應用場景，理性抉擇，方能在復雜測試任務中游刃有余。
