參數測試的主要測量資源是源/測量單元或 SMU。它有時也被稱為源表。SMU 能同時提供和測量電壓或電流。下圖顯示簡化的 SMU源表等效電路:

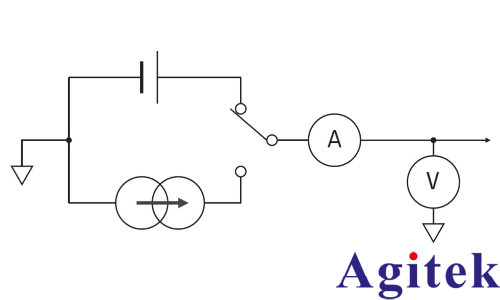

圖 — 簡化的 SMU源表電路圖

由于SMU源表必須測量非常低的電流 (1fA 或更低)，有多種不同類型的SMU源表。

最常見的SMU源表是中功率 SMU (MPSMU); 顧名思義這種 SMU 能提供中等大小的電壓和電流 (±100 V和 ±100 mA)和低至10 fA 的電流測量分辨率。

高分辨率SMU源表 (HRSMU) 適用于精密測量，它有與 MPSMU 相同的電壓和電流能力，但電流測量分辨率可達到 1fA，甚至更低，電壓測量分辨率則能達到 0.5 μV。

高功率SMU源表 (HPSMU) 適用于要求超過MPSMU 或 HRSMU 可供電流或電壓的應用; 這種 SMU 能提供達 ±1A 的電流和±200 V 的電壓，并有與 MPSMU 相似的測量分辨率。

除了剛才提到的基本SMU源表類型外，一些 SMU 還支持能實現 0.1fA (100 aA)電流測量分辨率的附加模塊。為達到如此高的電流測量分辨率，實際SMU源表必須盡可能靠近被測器件 (DUT)。這意味著模塊必須安裝在晶圓片探測器上，并通過某種電纜布設方式連接裝在參數分析儀主機中的SMU源表。Keysight B1505A 功率器件分析儀/曲線追蹤儀的這種模塊被稱為 Atto-sense and switch unit (ASU)。

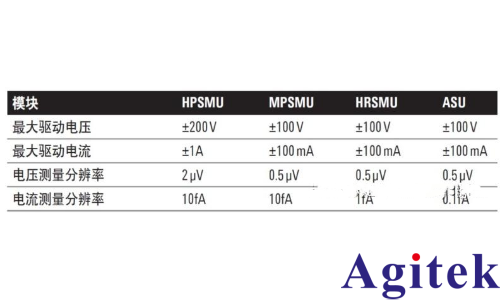

圖 — 基本 SMU 模塊類型的主要技術指標

B1505A支持兩種特殊類型的SMU源表。大電流 SMU (HCSMU) 有兩種工作模式: 直流和脈沖。HCSMU 直流模式可在 40V 下提供 ±1A; 脈沖模式可在 20 V 下提供 ±20 A。HCSMU 有特殊的輸出配置和布線要求，我們將在本章后面部分討論這些要求。高壓 SMU (HVSMU) 可在 4 mA 時提供 3000 V 電壓。由于具有如此高的電壓輸出能力，HVSMU 要求使用采用螺釘緊固連接器的特殊超高壓三軸電纜。從而保證該模塊不會不經意地錯誤使用標準三軸電纜。

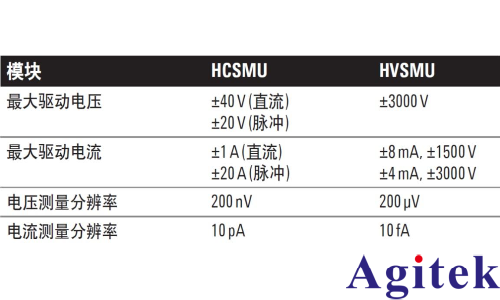

圖 — HCSMU 和 HVSMU (僅限 B1505A) 的主要技術指標。

注意: 對于 HVSMU 模塊，輸出電壓和電流必須同極性。

除 HCSMU源表外，其它SMU源表都是單端裝置，其中一端始終接在公共內部參考點上。SMU源表的參考電平通常通過外部短路片接到機箱地，不過您可以拿掉短路片，用各種類型的連接器把SMU源表參考連到外電壓 (最高達 42 V) 上。

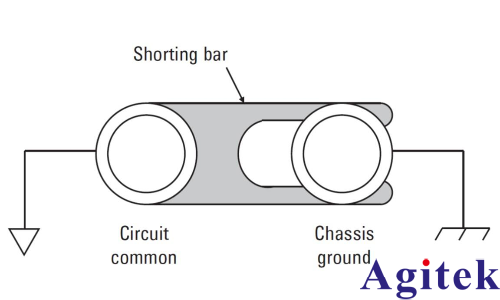

圖 — 您可讓短路片離開機箱地，從而浮置 SMU 電路的公共端

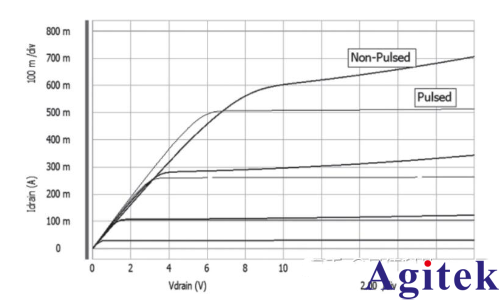

在掃描測量期間 (防止對熱敏器件加熱)，所有SMU源表都有一定的脈沖能力，SMU源表也能進行時間采樣測量。不過SMU源表的脈沖和時間采樣能力都比較慢(在微秒級范圍)。

重要的是要了解何時應使用SMU源表進行脈沖測量，何時需要具有半導體脈沖發生器單元 (SPGU) 或波形發生器/快測量單元 (WGFMU) (具有納秒級脈沖能力) 的脈沖能力。

由于相對慢的脈沖能力，SMU源表在進行脈沖和時間采樣測量時可以使用三軸電纜和直流探頭。下面各章將討論用其它類型模塊 (如HV-SPGU 模塊和 WGFMU 模塊) 進行脈沖和快速測量，為得到**測量結果，將需要專門的電纜和射頻探頭。
