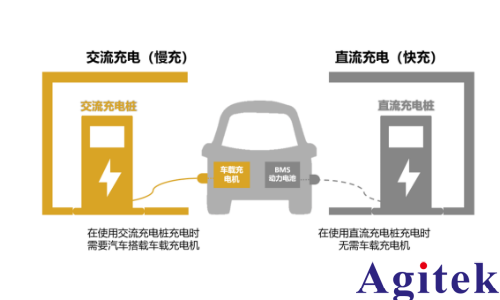

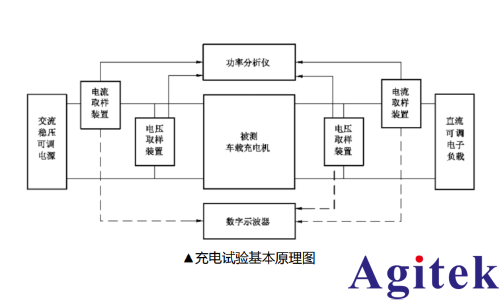

當下，新能源產業蓬勃發展，新能源汽車成了汽車產業發展的一大趨勢。車載電源作為新能 源汽車三電核心組件，實現交流市電到電池包，電池包直流輸出轉換至輔助直流電。車載電 源性能及效率直接關系到電池包實時續航能力，所以車載電源測試尤為重要。 本次客戶案例的客戶需要進行完整汽車車載充電機OBC測試，基于客戶測試場景與實際測試 需求，普源精電為測試解決方案提供了必要的儀器支持。 客戶案例 車載充電機OBC測試 車載充電機（OBC，On-board Charger）是指固定安裝在新能源汽車上的充電機，具有為 新能源汽車動力電池提供安全、自動充滿電的能力。直流充電裝置現階段難以大范圍應用， 成本較高，交流充電方式就成為了當前電動汽車主流充電方式之一。使用交流充電樁充電的 新能源汽車需要搭載車載充電機，車載充電機會依據電池管理系統所提供的數據，自動調整 充電時的電流與電壓，并將交流充電樁提供的交流電轉換為直流電。

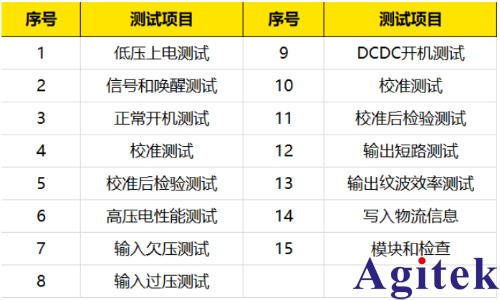

此次客戶進行的車載充電機OBC測試，需要進行一系列的自動化測試，以驗證產品功能與測 試要求，測試項目包括以下15項：

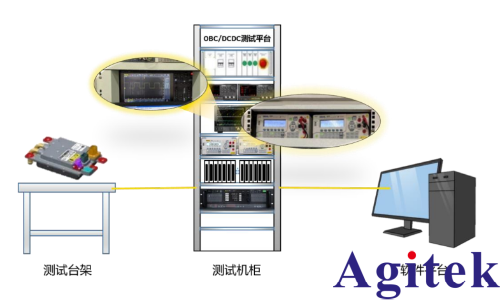

為實現上述項目測試，需要配置動力源包括直流源、交流源等，還需要示波器、萬用表、信 號發生器等測試測量儀器，普源精電針對不同測試項目提供對應儀器支持。

設備清單：

1. 輸出紋波效率測試 DHO4000系列

在輸出紋波效率測試中，需要將測試設備連接到車載充電器OBC的輸出端口，并記錄輸出電 流的紋波特性數據，如紋波幅值、頻率、波形等，要求示波器能夠完成紋波及時序測試，且 擁有70MHz以上帶寬與4個模擬通道。通過對測試數據的分析和評估，可以確定車載充電器 OBC的輸出電流紋波特性是否符合相關標準和要求。

2. 低壓上電測試 DP2000系列

低壓上電測試主要是為了測試車載充電器OBC啟動充電系統的低壓穩定性和電源管理能力。 需要使用一個最高可達30V/5A的兩通道低壓輔助電源來模擬車輛電池的電壓，通常使用的測 試電壓范圍為8V至16V。

3. 信號和喚醒測試 DM3068、DG2000系列

信號測試主要是測試車載充電器OBC是否能正確響應車輛信息系統發出的指令或信號，喚醒 測試主要是測試車載充電器OBC是否能正常從待機狀態或休眠狀態被喚醒并開始工作。在測 試過程中，需要使用25MHz帶寬、100MSa/s采樣率的信號發生器模擬車輛信息系統向車載 充電器OBC發出喚醒指令，并使用六位半數字萬用表以實現電壓、電流數據測量與記錄，以 評估產品性能。

4. DCDC開機測試 DP5000系列

DCDC轉換器是電動汽車中將高壓電池的直流電轉換為適用于車輛各種電氣設備的直流電的 關鍵組件。在DCDC開機測試中，測試人員需要檢查轉換器是否能夠正常啟動，并且輸出電 壓、電流是否符合規格要求，需要使用8kW可編程直流電源以提供直流電壓輸入。

普源精電專注于電子設計、測試、生產、優化，提供為滿足客戶需求的廣泛解決 方案及產品組合，并通過強化在硬件、算法及軟件方面的技術實力，緊密對接客戶需求和市 場動態，持續探索提升產品應用的行業覆蓋性。
