這是一篇關于如何驗證開關模式電源控制環路穩定性的應用指南，主要介紹了現代開關模式電源（SMPS）的閉環響應（CLR）測量方法、頻率環路響應分析、注入點選擇、注入變壓器使用、振幅分析、探測技術以及在不同條件下的穩定性測量等內容。以下是對這些核心內容的簡要概述：

1. 現代開關模式電源的測量方法：

 設計現代開關模式電源時需確保其在各種情況下穩定運行。

 傳統的負載瞬態測試方法無法覆蓋所有操作條件。

 閉環響應（CLR）測試是一種補充方法，可克服傳統測試的不足。

2. 開關模式電源的反饋環路原理：

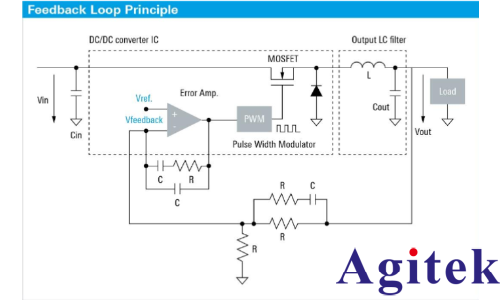

 電源分為調制器和功率級（包括輸出濾波器）的正向路徑和誤差放大器和補償網絡的反饋路徑。

 反饋環路通過檢測輸出電壓并將其與參考值比較，驅動PWM調制器調節輸出電壓。

3. 頻率環路響應分析：

 頻率環路響應分析用于評估控制環路的增益和相位。

 使用Bode圖顯示環路增益和相位信息。

 關鍵參數包括交叉頻率、增益裕度和相位裕度，用于評估系統的穩定性。

4. 選擇正確的注入點：

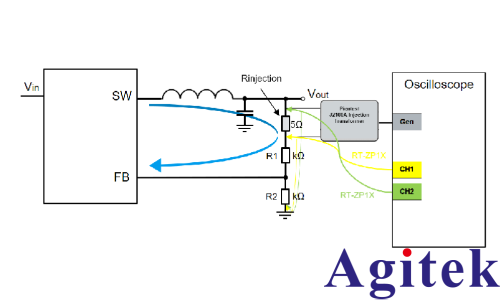

 通過在合適點斷開環路并注入擾動信號來測量閉環響應。

 電壓注入法適用于阻抗較大的反饋環路。

 選擇注入點時需確保環路單一路徑，避免平行信號路徑。

5. 注入變壓器：

 注入變壓器用于將小誤差信號注入控制環路。

 變壓器提供電氣隔離，確保安全、信號完整性和設備保護。

 需考慮變壓器的衰減、高磁導率鐵芯和寄生電容等因素。

6. 振幅分析：

 注入信號的振幅需根據頻率進行調整，以優化測量結果。

 在低頻段需較大信號振幅，在高頻段需較小信號振幅，以避免失真。

 使用示波器的時間域窗口可幫助調整振幅配置文件。

7. 探測技術：

 選擇合適的探頭對于小信號測量至關重要。

 推薦使用低衰減因子和高帶寬的被動探頭。

 探頭的接地連接應優化，以減少噪聲干擾。

8. 在不同條件下的穩定性測量：

 在不同的輸入電壓、輸出電流和溫度條件下進行穩定性測量。

 輸入電壓變化對閉環響應影響較小。

 輸出電流變化和輸出濾波器效應會影響環路特性。

9. 轉換器設計的仿真：

 使用仿真工具預測閉環響應和負載瞬態響應。

 仿真結果與實測結果對比，驗證設計的有效性。

 仿真有助于在設計初期識別潛在問題。

10. 輸入濾波器對環路穩定性的影響：

  不適當?shù)妮斎霝V波器設計可能導致系統不穩定。

  輸入濾波器應適當阻尼以防止振蕩。

  通過調整濾波器組件可改善閉環響應。

這篇文章為驗證開關模式電源控制環路穩定性提供了詳細的測量技術和分析工具，通過這些方法，設計師可以確保電源在各種條件下的穩定運行，減少設計風險和現場故障。
