在電子信號的分析中，占空比作為一個關鍵參數，用于描述脈沖信號的特征。您是否了解如何利用普源示波器來精確測量這一指標呢？本文將詳細指導您完成這一過程。

首先，我們需要明確占空比的定義。簡而言之，占空比是指在一個脈沖信號周期內，高電平持續時間與整個周期時間的比值。例如，當占空比為50%時，意味著高電平的持續時間恰好占據了周期的一半。

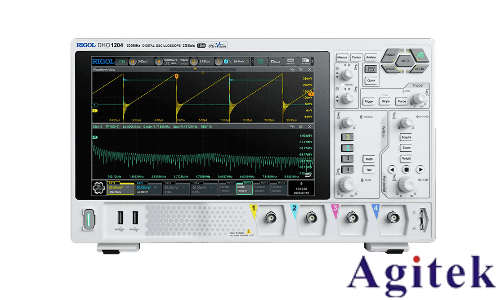

接下來，我們將學習如何使用普源示波器進行占空比測量。這一過程包括以下幾個步驟：

 1. 連接被測信號：使用示波器探頭將被測信號連接到示波器的輸入通道。這是測量的基礎步驟，確保連接正確是準確測量的前提。

2. 設置示波器參數：選擇合適的垂直刻度和水平刻度，以確保波形在屏幕上顯示得清晰且完整。同時，根據信號特性選擇AC或DC耦合方式。

3. 測量占空比：大多數普源示波器都具備自動測量功能，您可以直接選擇“占空比”選項，示波器將自動識別信號周期并計算占空比，結果會直接顯示在屏幕上。如果示波器不具備此功能，您也可以通過手動測量高電平持續時間（T_high）和脈沖周期（T_period），然后使用公式“占空比=T_high/T_period×100%”進行計算。

4. 保存測量結果：測量完成后，記得保存數據，以便后續查看和分析。數據可以保存在示波器的內部存儲器中。

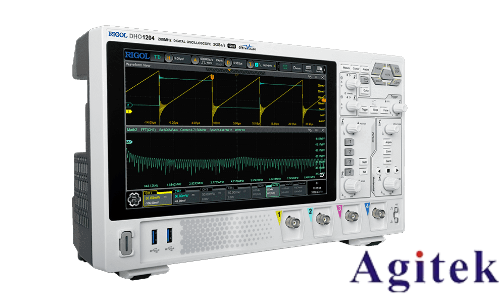

為了更好地理解上述步驟，我們來看一個實際案例：假設需要測量一個頻率為1kHz、高電平為5V、低電平為0V的方波信號的占空比。具體操作如下：

使用探頭將方波信號連接到示波器輸入通道。

設置垂直刻度為2V/div，水平刻度為0.5ms/div，并選擇AC耦合方式。

在示波器屏幕上觀察清晰的方波信號。

選擇“占空比”選項，示波器將自動測量并顯示結果，本例中應為50%。

在進行占空比測量時，還需要注意以下幾點：

確保被測信號的頻率在示波器的帶寬范圍內。

選擇合適的垂直和水平刻度，以保證波形顯示的清晰度。

正確使用示波器探頭，避免信號衰減或噪聲干擾。

在測量過程中，保持示波器的良好連接。

通過以上詳細步驟和注意事項，您現在應該能夠熟練使用普源示波器來測量信號的占空比了。嘗試將這些技巧應用到您的實際工作中吧！
