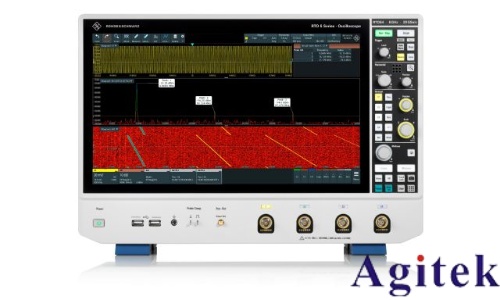

羅德與施瓦茨示波器，作為工程師和技術愛好者的得力助手，能夠在測量直流電壓時提供精確的數據支持。那么，如何使用羅德與施瓦茨的 R&S? RTO64 示波器進行直流電壓的精確測量呢？本文將為您詳細講解操作步驟及注意事項，幫助您全面掌握這一技能。

一、連接與基本設置

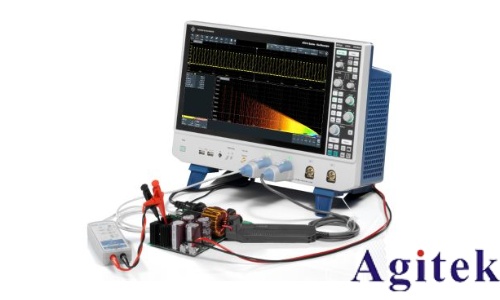

1. 連接探頭 ：將示波器探頭連接到被測電路。確保探頭的接地線連接到電路的地線，信號線接觸待測點。根據電壓范圍選擇合適的探頭衰減比（如使用 x1 或 x10 衰減比時，需相應調整計算，兩者主要在信號衰減比例、輸入阻抗、帶寬及應用領域上有所區別）。

2. 垂直 / 水平系統基本設置

垂直刻度調節（Volts/Div） ：通過旋轉垂直旋鈕或觸控調節，設置每格電壓值（例如 500 mV/div），使波形幅度適中占據屏幕的 60% 至 80%。選擇耦合模式 ：

  DC 耦合：保留信號的直流分量，適用于電源紋波測試。

  AC 耦合：濾除直流分量，適合觀測交流信號。

水平時基調節（Time/Div） ：旋轉水平旋鈕調節時間刻度（如 1 μs/div），確保信號周期詳細顯示。

帶寬限制（可選） ：使用 20 MHz 或 250 MHz 帶寬限制，可有效抑制高頻噪聲干擾。

3. 觸發設定 ：調節觸發電平，使波形穩定顯示，選擇 “邊緣觸發” 模式。若信號穩定，可適當關閉觸發功能。

二、參數調整與精確測量

1. 垂直刻度設定 ：通過旋鈕或菜單調節垂直靈敏度（如每格 500 mV），使波形在屏幕中央清晰顯示。若波形超出屏幕范圍，增加靈敏度；若波形過小，降低靈敏度。

2. 時基調節 ：設定水平時基（如每格 1 ms），確保波形在時間軸上詳細展示。

3. 載入直流電壓

觀察波形：直流電壓在示波器上表現為水平直線。確定零電壓線：將輸入耦合切換至 “GND”，調節垂直位移旋鈕使時基線位于屏幕中央或指定刻度線。

切換回 “DC 模式”，記錄波形直線與零電壓線之間的垂直距離（單位：格）。

計算電壓值：DC 電壓（V）= 垂直距離（格）× 垂直靈敏度（V/ 格）。

三、常見注意事項

1. 探頭選擇 ：進行高壓精確測量時需使用專用高壓探頭，以防設備損壞。

2. 測量范圍匹配 ：預估電壓范圍，選擇適當?shù)拇怪膘`敏度，避免過載或分辨率不足。

3. 環境干擾 ：使用屏蔽電纜避免電磁干擾，必要時啟動示波器的帶寬限制功能。

4. 數據記錄 ：為方便后續分析，及時保存測量數據（如 CSV 格式）。

四、進階技巧

自測功能 ：利用示波器的自測功能，直接加載 DC 電壓值。

校準驗證 ：定期使用示波器內置的校準信號確認測量準確性。

噪聲處理 ：采用平均采樣方法降低隨機噪聲，提高測量穩定性和準確性。

五、常見問題處理

1. 波形漂移 ：檢查接地線連接是否穩定，或調整觸發靈敏度。

2. 讀數異常 ：確認探頭衰減比設置是否正確，或重新校準探頭。

羅德與施瓦茨 R&S? RTO64 示波器能高效且多功能地完成 DC 電壓的精確測量。操作時務必遵循連接規范，合理配置參數，并注意環境干擾因素。掌握上述步驟和技巧后，您將能準確獲取被測電路的直流電壓數據，為電路設計和調試提供可靠依據。
