羅德與施瓦茨RTM3004示波器頻譜分析基本功能

發布日期：2025-10-27 11:57:40 瀏覽數：

羅德與施瓦茨RTM3004示波器無疑是一款在性能上表現出色的電子測量儀器，其內置的頻譜分析功能尤為引人注目，為廣大的技術工程師和專業技術人員的日常工作提供了極大的便利。這一功能專門為深入研究數據信號的頻率特性而設計，堪稱一款強大的工具。無論是在電子產品的設計階段，還是在通信網絡的調試過程中，亦或是進行故障檢測的關鍵時刻，這項頻譜分析功能都展現出了其獨特的價值。它使得用戶能夠從頻域的角度出發，對復雜的數據信號進行細致入微的頻譜分析，從而能夠更加精準地定位問題的根源所在。

羅德與施瓦茨RTM3004示波器頻譜分析基本功能(圖1)

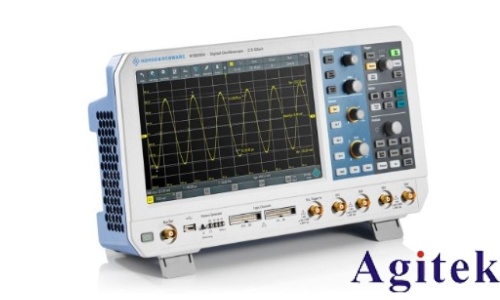

羅德RTM3004示波器

一、頻譜分析的關鍵技術基本原理

羅德RTM3004的頻譜分析基本功能根據快速傅里葉變換（FFT）算法，將時域信號轉換為頻域表示。通過采集輸入信號的幅度與時間數據，儀器可以實時分析并顯示信號的頻譜分布，包括頻率分量、功率譜密度、諧波成分等關鍵參數。它的高帶寬(最高可達100MHz)和高精度ADC(有效位數≥十位)切實保障對高頻信號和微弱信號進行準確詳細的分析，防止頻譜泄漏和失真。

二、精確測量多維參數，精細化頻域特性：

頻譜分析界面提供了豐富且精確的測量參數：

頻率范圍：RTM3004示波器的頻譜分析基本功能可覆蓋100 MHz至1 GHz的頻率范圍，這使其能夠解析從低頻到高頻的數據信號。

分辨率帶寬（RBW）：為了獲得更細致或更粗略的頻率分析結果顯示，還可根據需求設置不同的分辨率帶寬。例如，RBW可調整為300 kHz、600 kHz、1 MHz等。

視頻帶寬（VBW）：視頻帶寬用于限制頻譜分析儀的帶寬，從而減少測量過程中的噪聲和干擾。一般來說，VBW的設定低于RBW。

掃描時間：頻譜分析的掃描時間決定了示波器在每個頻率點上的等待時間，進而影響測量的精度和速度。用戶可根據需求選擇合適的掃描時間。

檢測精度：RTM3004示波器具備高精度的ADC和先進的信號處理技術，切實保障了測量數據的準確性。

用戶能夠更直觀清晰地觀察信號的主要頻率成分、噪聲水平和干擾源的位置。例如，在射頻通信測試中，根據頻譜圖可快速確認發射信號的頻譜合規性，判斷是否存在鄰頻干擾；在電源噪聲研究中，THD指標有助于評估電源質量，精準定位諧波污染來源。

三、高級功能助力復雜化場景

1. 動態頻譜顯示：支持瀑布圖與頻譜圖疊加，實時顯示頻率隨時間的變化趨勢，用作瞬態信號或跳頻數據信號的監測。

2. 觸發與搜索：結合高級觸發基本功能，可自動捕獲特定頻段的異常數據信號，如突發干擾或頻譜溢出。

3. 數學運算與濾波：支持頻譜的加、減、乘等運算，用戶可自定義頻段解析；內置DSP濾波器降低噪聲，提高低頻檢測精度。
