信號發生器可以輸出什么波形

信號發生器是一種常見的電子測試設備，它能夠生成各種波形以用于電路設計、測試和分析。根據具體型號和功能，Rigol信號發生器（如 Rigol DG 系列）通?？梢暂敵鲆韵聨追N波形：

連續波形

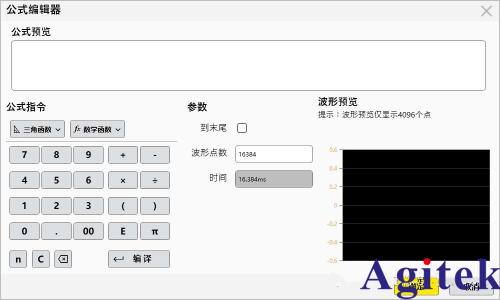

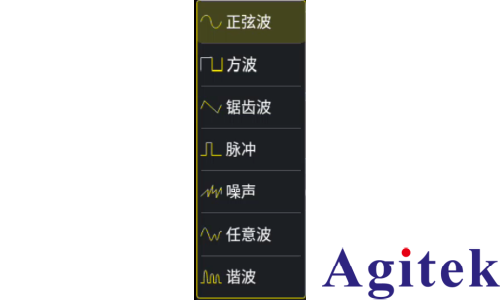

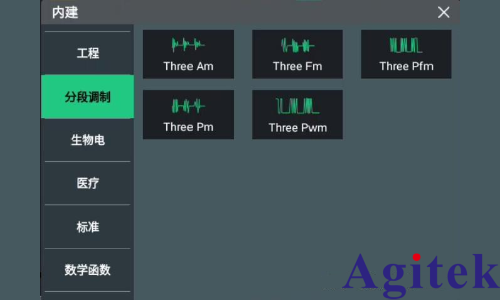

連續波形通常包括正弦波、方波、鋸齒波、脈沖波、噪聲、任意波、諧波等。其中任意波可以調用機器內建波形，如工程波形、醫療波形、三角函數等等。諧波可以通過編輯多次諧波分量生成需要波形。

調制波形（包括sweep、burst）
調制波形是一種通過改變信號的某些特性（如幅度、頻率或相位）以傳遞信息的波形。這類波形廣泛應用于通信系統、電子測試及其他領域，用于表示數據或增強信號的可傳輸性。

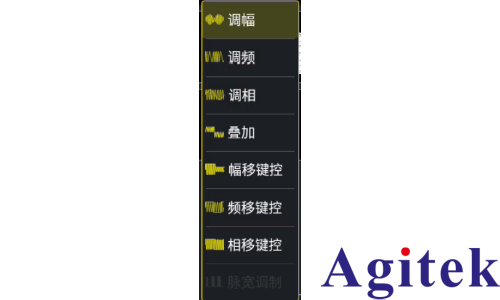

調制波形分為模擬調制和數字調制。模擬調制通常包括幅度調制(AM)、頻率調制（FM）、相位調制（PM）、脈寬調制（PWM）。而數字調制則包括幅移鍵控（ASK）、頻移鍵控（FSK）、相移鍵控（PSK）、IQ調制。

SWEEP即掃頻模式，可以按照一定步進在一個頻率范圍之間切換輸出頻率。

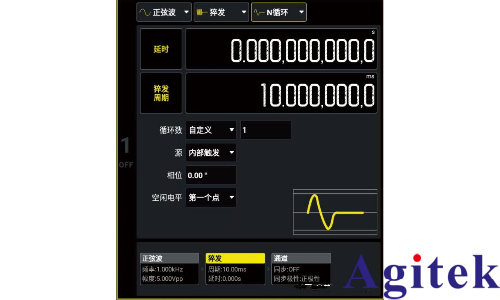

BURST也叫做猝發功能，常用于生成單脈沖信號。

高級波形

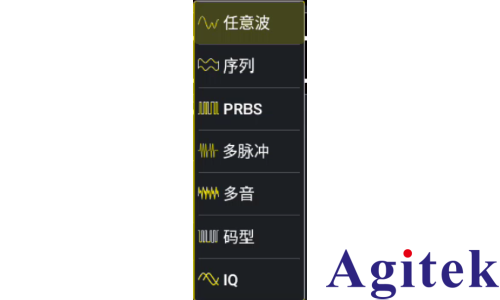

高級波形通常包括任意波、序列、PRBS、多脈沖、多音、碼形、IQ調制等可以生成復雜波形的功能。

此處任意波指可以按照逐點進行編輯的波表的波形的功能。

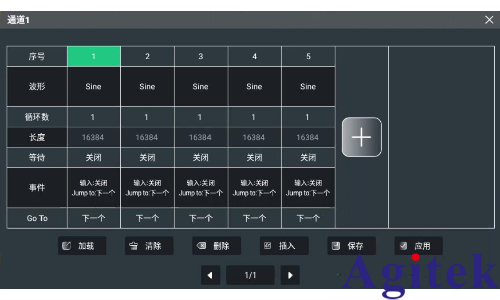

序列是由若干波形片段按順序排列而成的組合波形。用戶可以自定義不同波形片段間的觸發事件與跳轉動作等。

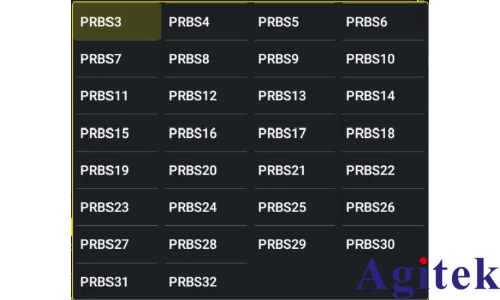

PRBS又稱作偽隨機二進制序列?？梢赃x擇生成不同長度的PRBS波形。

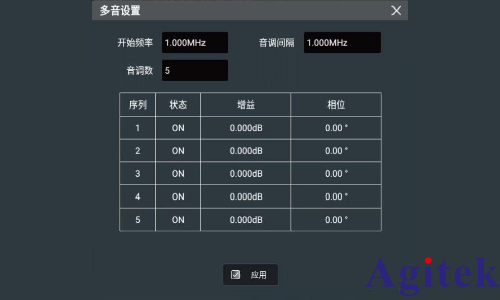

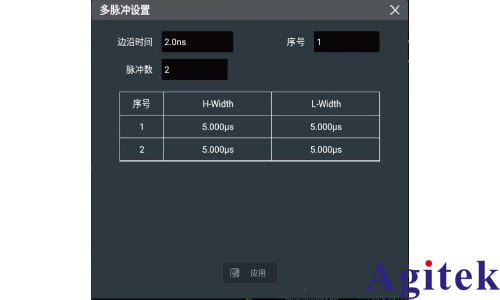

多脈沖信號是由多個脈沖組成的信號序列，用戶可以設置多脈信號的脈沖個數以及每個脈沖的 寬度，以滿足特定的測試需求。多音波形是由多個不同頻率的音調（正弦波）疊加而成的信號，每個音調的開關、幅度和相位 可以獨立設置。

多音波形在頻域上表現為多個離散的頻率分量，具有豐富的頻譜信息，被廣泛 應用于音頻、通信、電力電子等領域的測試測量。

碼型發生器可以生成用戶自定義的數字信號序列，用于數字電路和系統的調試和驗證。

IQ 調制功能中，輸入的碼元數據通過指定的映射規則（調制）映射成對應的 I（In-Phase，同 相）、Q（Quadrature，正交）兩路數據，兩路數據再經過載波調制后得到 s(t)信號。

信號發生器有哪些重要參數

連續波

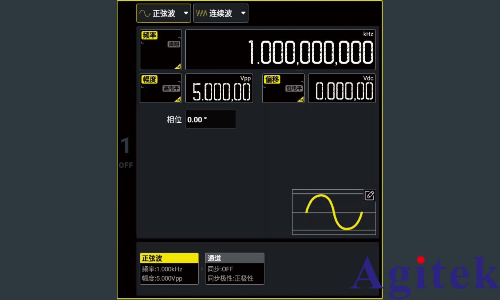

連續波的重要參數主要包括頻率（周期）、幅度與偏移（高電平與低電平）、相位等。頻率即波形每秒有多少個周期。幅度與偏移決定了信號的最大值與最小值。相位設置則決定了信號輸出的起始相位。

調制波形
在調制過程中，有兩個主要信號：
載波 (Carrier Signal)：通常是一個高頻的正弦波，用于承載信息。
調制信號 (Modulating Signal)：通常是低頻信號，包含需要傳遞的信息。
其中載波通常為連續波形中的正弦波。因此，在調制過程中需要設置的參數主要為調制信號的參數。
模擬調制以AM調制為例，通常有調制波形，調制頻率，調制深度幾個參數。其中調制波形為搭載信息的波形類型，可選正弦波、方波等。調制頻率則是指調制信號的頻率，通常要求大幅低于載波頻率。調制深度表示載波變化的程度，以百分比表示。

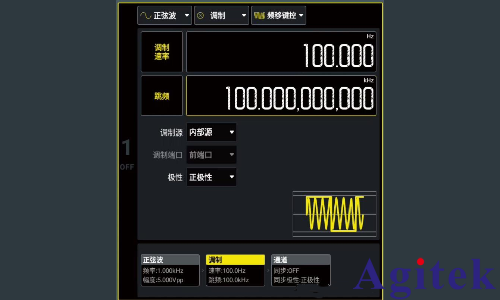

數字調制以FSK為例，要配置的參數包括調制速率和跳躍頻率。FSK 調制速率是在使用內部調制源時，輸出頻率在載波頻率和跳躍頻率之間“移動”的速率。其中，跳躍頻率同樣要求與載波頻率由較大差距。

SWEEP

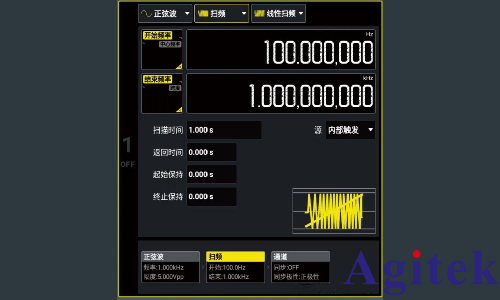

在掃頻模式中，信號發生器在指定的掃描時間內從開始頻率到結束頻率變化輸出；支持以線 性、對數和步進三種掃頻方式由低頻向高頻掃描，或者由高頻向低頻掃描輸出；
因此可以知道在SWEEP中，主要參數為開始頻率、結束頻率與掃描時間。開始頻率與結束頻率決定了信號源輸出信號頻率變化的范圍。而掃描時間則決定了信號變化的速率。

碼型

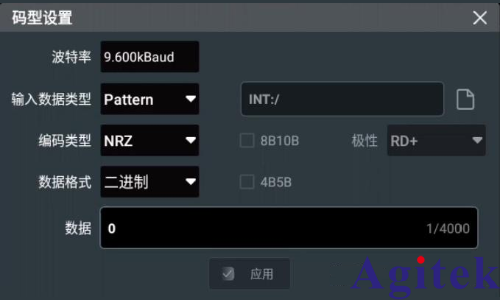

在碼型輸出中的主要參數包括碼型數據與波特率。?波特率在電子通信領域指的是有效數據信號調制載波的速率，即單位時間內載波調制狀態變化的次數。

如何通過信號發生器輸出任意波

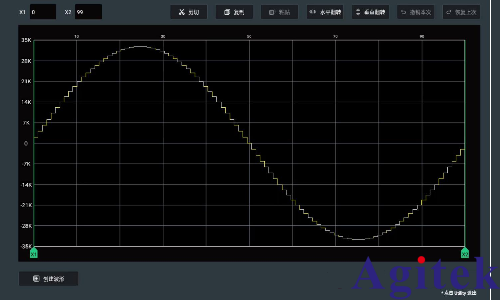

通過信號發生器輸出可逐點編輯的任意波通常分為兩種辦法，一種是在機器上通過點編輯和塊編輯進行編輯，另一種則是通過外部生成導入信號發生器中。而后一種方法又可以分成波表導入和上位機導入。

點編輯和塊編輯正如其名，通過編輯每一個點或一個區域的電壓進行任意波編輯。通常這種方式編輯極其耗費時間。因此RIGOL DG5000Pro把任意波編輯軟件也加裝到機器上，搭配10.1英寸觸控屏，讓用戶在波形發生器上也能方便地編輯任意波。

波表導入的方法通常用于模擬信號仿真的情況。數據由程序生成，再通過信號發生器輸出搭配示波器、頻譜儀等儀器對信號進行分析。該方法下輸出的波形電壓點都十分準確。

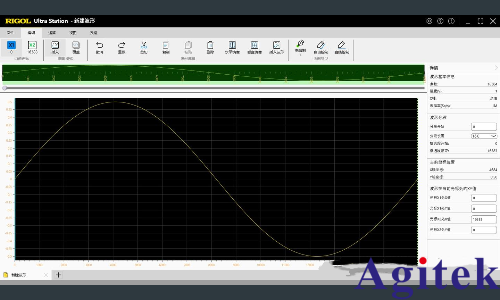

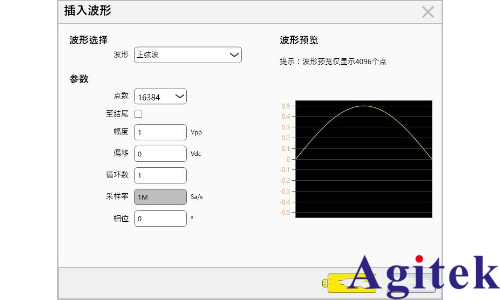

上位機編輯通常通過基礎波形與函數編輯拼接起來，因此在輸出精確度上往往比不上波表。
