這是一篇關于低噪聲紋波探頭測量的應用指南，主要介紹了在現代電子設計中執行DC低噪聲紋波探頭測量的挑戰、測量系統的關鍵因素、選擇適當的連接方式以及管理測量系統和環境噪聲的策略。以下是對這些核心內容的簡要概述：

1. 現代電子設計中的電源需求與挑戰:

 當今電子設計需要多種供電電壓，特別是高度集成的片上系統和微處理器設計。

 面臨的挑戰包括功率效率功能、動態負載、串擾和耦合提高、開關穩壓器上升時間更快等。

2. 低噪聲紋波探頭測量的重要性:

 需要確保每個系統部分獲得正確的功率，滿足其需求。

 必須考慮帶寬要求、系統噪聲和附加探頭噪聲、AC或DC輸入耦合的影響以及探頭負載挑戰。

3. 選擇合適的測量帶寬:

 許多配電設計的開關頻率在幾百kHz到幾MHz之間，但設計尺寸和供電電壓的縮小要求更高的帶寬。

 邊沿速度和上升時間更快，可能激發配電網絡產生更高頻率的噪聲和諧波。

 泰克提供1GHz和4GHz低噪聲紋波探頭，滿足高頻干擾診斷需求。

4. 選擇適當的測量連接:

 DUT連接是實現優質測量的關鍵因素，應提供低電感路徑和最低有效電容。

 可通過焊接轉接頭和高性能連接器實現，或使用微型同軸電纜和軟焊接轉接頭進行半永久連接。

 點測探頭和轉接頭提供快速接入，但可能降低系統帶寬。

5. 管理測量系統和環境噪聲:

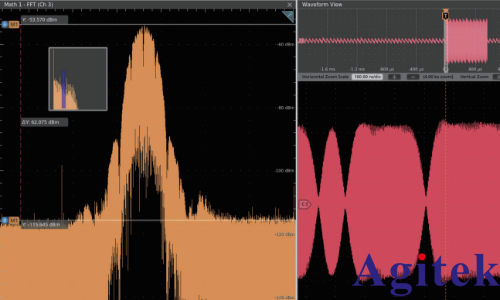

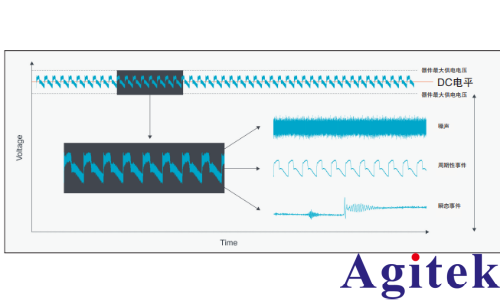

 必須進行低噪聲測量，查看DC電源上的小方差。

 通過基準噪聲測量了解系統噪聲性能，比較不同衰減探頭的信噪比。

 儀器的噪聲性能隨垂直靈敏度設置放大而放大，建議使信號達到最大以提高分辨率。

6. 使用適當的示波器輸入耦合設置:

 DC偏置是低噪聲紋波探頭測量的挑戰，許多示波器前端限制偏置。

 AC耦合可消除DC成分，但會隱藏低頻事件。

 DC耦合可更完整地查看器件特點，低噪聲紋波探頭支持DC耦合，提供足夠的偏置范圍。

7. 最小化探頭負載的影響:

 高阻抗探頭提供**DC負載，但帶寬和噪聲問題較大。

 50Ω傳輸線適合高頻信號，但對DC信號阻抗低。

 理想的探頭應在DC中提供高電阻，在AC中提供50Ω傳輸線特性，泰克TPR4000和TPR1000滿足這一需求。

這篇文章為工程師進行低噪聲紋波探頭測量提供了詳細的指導，通過探討測量挑戰、連接選項、噪聲管理和示波器設置，幫助工程師優化測量系統，確保電源完整性。
