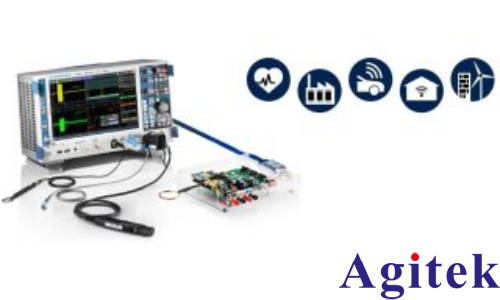

羅德與施瓦茨示波器R&S?RTO 測試IoT設計聚焦EMI調試 ?
對物聯網 (IoT) 解決方案的需求不斷涌現。大多數情況下，開發人員都會將無線通信模塊集成到嵌入式設計中。在設計和調試 IoT 系統時，必須執行許多不同的測量。在使用示波器進行電壓和時間測量方面，開發人員可謂得心應手，同時他們也希望使用示波器進行所有其他必要的測量。現在，R&S?RTO 示波器讓這一切成為可能。
無線嵌入式 IoT 系統開發過程中可以使用 羅德與施瓦茨示波器解決方案完成的典型測量任務 | ||
任務 | 需求 | 產品特性 |
電源管理驗證 | 測量微弱電流 驗證電源完整性 | 最高 16 位分辨率， 500 μV/div垂直刻度 波形捕獲率高達 1 百萬波形/秒 快速 FFT 頻譜分析，起始于 DC 頻段 高靈敏度電流探頭， 1:1 無源探頭 |
芯片組互連測試 | 觸發和解碼串行協議 在并行總線上測量總線定時特性 | 串行觸發和解碼選件，支持多達 17 項協議，包括自定義解碼（NRZ/Manchester 協議） MSO 選件， 5 Gsample/s、 16 個通道，波形捕獲率高達 200 000 波形/秒 |
測試無線模塊 | 捕獲傳輸突發脈沖串 檢查信號質量 | 低至 1 mV/div 的輸入靈敏度支持全測量帶寬 在頻域內進行快速 FFT 和模板測試 區域觸發選件 使用 R&S?VSE 矢量信號分析軟件開展信號分析 |
總體系統驗證 | 觸發和解碼串行協議 使不同接口和電源的設備活動相互關聯 | 模擬信號、解碼串行和并行總線、信號頻譜的時間相關性視圖 分段存儲和歷史模式 |
EMI 調試 | 確定 PCB 上的 EMI 源 對照 EMI 標準執行預一致性測試 | 使用瀑布圖選件執行快速 FFT EMI 預一致性測量的對數刻度和模板測試功能（根據 EMI 標準） |
IoT 模塊的 GSM 連接。
測量示例
分析無線模塊的數據采集、處理和通信定時
上方屏幕截圖顯示與調制解調器接口的功耗和數據流量具有時間相關性的 IoT 模塊的 GSM 連接。可在模擬通道上測量射頻、電源電壓和電流。數字通道通過 UART 采集模塊的調制解調器接口通信信息，并對協議進行解碼。GSM 突發脈沖的頻譜如右上方所示。
使用頻譜中定義的模板進行傳導輻射測試。
電源的 EMC 調試
內置快速 FFT、頻譜模板測試以及對數顯示等高級頻譜功能可以對 EMC 發射進行相關測量。右側的傳導輻射示例顯示了使用線路阻抗穩定網絡 (LISN) 的傳導輻射測試。這樣易于確定 EMI 防護措施和準備一致性測量。
推薦配置
下表顯示了針對 IoT 測量的推薦配置。您可以在初次購買之后，根據自身需求擴展配置，比如根據 NRZ/Manchester 協議添加自定義解碼、I/Q 采集以及矢量分析軟件。豐富的有源探頭和電流探頭供您選擇。
名稱 | 類型 | 訂單號 |
示波器系列， | R&S?RTO64 | 1802.0001.04 |
總線分析 | R&S?RTO6-K500 | 1801.6864.02 |
頻譜分析 | R&S?RTO6-K37 | 1801.6870.02 |
混合信號選件，400 MHz，16 路數字通道 | R&S?RTO6-B1 | 1801.6741.02 |
用于電場和磁場近場測量的探頭組， | R&S?HZ-15 | 1147.2736.02 |
