在電壓較小且容差要求日益苛刻的電源路徑上測量電源噪聲和紋波，這對于示波器而言是一個挑戰。快速時鐘和數據邊沿會耦合到電源中，因此需要使用帶寬較高的示波器進行電源完整性測量。

如果使用衰減比為 10:1 的標準 500 MHz 無源探頭，則會產生額外的測量噪聲，導致峰間電壓測量值過高并掩蓋信號細節。

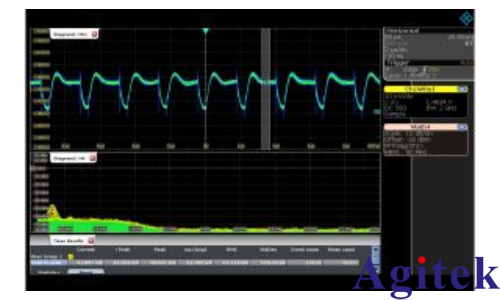

此類探頭帶寬較低，無法隔離耦合信號。R&S?RTP 示波器具備更高帶寬，因此可以隔離耦合信號，具體如選通 FFT 圖像所示。

用戶可以通過選通 FFT 功能集中測量時域干擾，并查看相關信號頻率。

我們的解決方案

R&S?RT-ZPR20 和 R&S?RT-ZPR40 電源完整性探頭的衰減比為 1:1，具備低噪聲和一流帶寬，不會減弱重要的信號成分。這兩種探頭均與 R&S?RTP 示波器兼容。將探頭與示波器結合使用，可以執行準確的高帶寬測量：

探頭具有 1:1 衰減比，確保系統噪聲低于 500 μV（1 GHz 帶寬、10 mV/div 條件下）

內置偏置為 ±60 V，因此用戶可以根據多種直流電源電壓標準進行集中或縮放操作，無需顧慮示波器的內置偏置情況。垂直靈敏度增加，意味著噪聲降低且所用的示波器 ADC 位數增加，實現更加準確的測量。內置偏置確保無需使用交流耦合或隔直電容器，因而可以查看真實的直流電壓值和漂移。

隔離高頻瞬態和耦合信號。R&S?RT-ZPR40 的典型帶寬為 4 GHz（3 dB 時）

50 kΩ 直流輸入阻抗會降低載荷，確保直流電壓值準確

即使示波器上并未顯示波形，集成式 16 位 R&S?ProbeMeter 仍可同時讀取每個電源信號的五位數直流電壓值

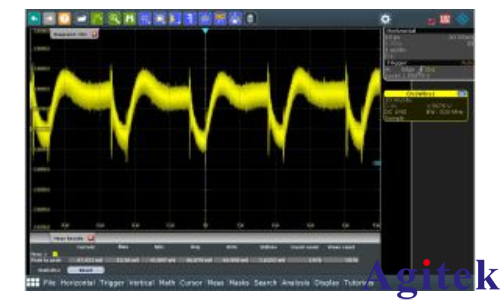

使用 R&S?RT-ZP10 10:1、500 MHz 無源探頭測量 1.5 V 電源信號（50 mV (Vpp)，噪聲會掩蓋信號細節）。

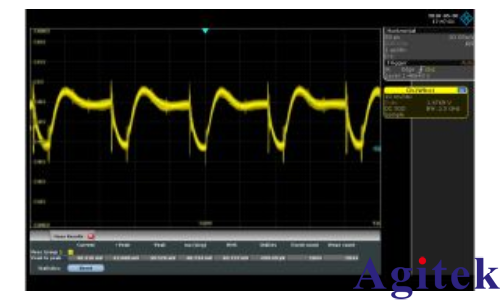

使用 R&S?RT-ZPR20 1:1 有源電源完整性探頭測量 1.5 V 電源信號。

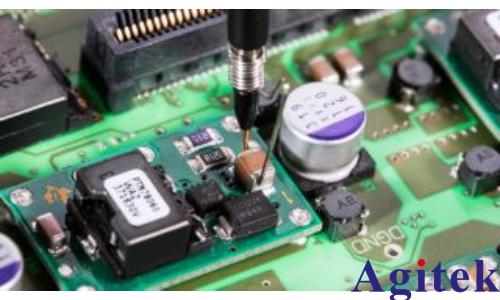

使用隨附的 350 MHz 點測式探頭和多種探頭附件。

使用 SMA 或焊接式同軸電纜，實現輕松連接。

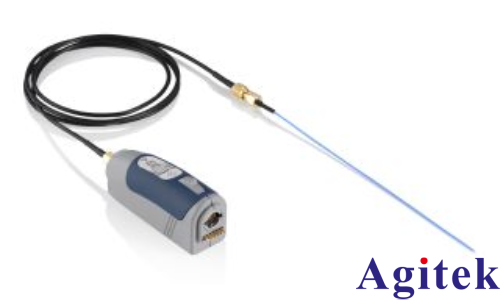

R&S?RT-ZPR20 電源完整性探頭。
