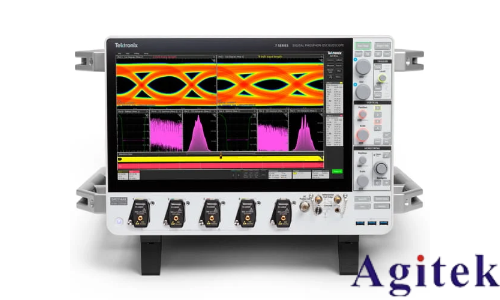

泰克DPO70000SX系列實時示波器憑借高帶寬、低噪聲和強大的分析功能，成為高速信號一致性測試的常用工具。其一致性測試流程涵蓋硬件連接、參數設置、自動化測試執行及結果分析四個核心環節，具體操作如下：

第一步：硬件連接與信號接入

將待測設備（DUT）輸出端通過高質量探頭接入示波器通道，優先選用低電容、高帶寬的無源探頭或差分探頭，確保信號完整性。若測試高速串行信號，需使用阻抗匹配的同軸電纜，并通過示波器的探頭補償功能校準探頭，消除信號失真。同時，將示波器的參考時鐘與DUT時鐘同步，保證采樣時鐘的準確性。

第二步：測試參數配置

在示波器菜單中選擇“一致性測試”模式，加載對應標準的測試模板。DPO70000SX內置PCIe、USB、HDMI等多種高速接口的測試模板，可直接調用。根據測試需求設置關鍵參數，包括采樣率（需滿足奈奎斯特定理，通常為信號速率的3-5倍）、垂直分辨率（建議采用8-bit以上模式提升精度）、時間窗口（覆蓋信號完整周期）以及觸發條件（如邊沿觸發、碼型觸發等），確保穩定捕獲待測信號。

第三步：自動化測試執行

啟動示波器的自動化測試功能，通過內置的信號分析算法對信號進行實時評估。示波器會自動計算眼圖、抖動、上升/下降時間、電壓幅度等關鍵參數，并與標準模板進行比對。測試過程中，可開啟“統計分析”功能，對多次采樣的數據進行平均處理，降低隨機噪聲影響，提升測試結果的可靠性。若測試高速信號，還可啟用“去嵌入”功能，補償測試鏈路中的損耗，還原信號真實特性。

第四步：結果分析與報告生成

測試完成后，示波器會生成詳細的結果報告，標注各參數是否符合標準要求。重點關注眼圖閉合程度、抖動容限、電壓偏差等核心指標，若發現參數超標，可通過示波器的“波形回放”功能追溯異常信號，定位問題根源。最后，將測試結果導出為PDF或CSV格式，便于存檔和分享，報告中會包含測試參數、波形截圖、數據統計及結論，滿足研發和認證需求。

注意事項

測試前需確保示波器固件為最新版本，以支持最新的測試標準；同時，保持測試環境的電磁兼容性，避免外部干擾影響測試結果。對于復雜測試場景，可結合示波器的“腳本功能”，自定義測試流程，提升測試效率。

通過以上步驟，即可高效完成泰克DPO70000SX系列示波器的一致性測試，為高速電路設計提供可靠的測試保障。
