隨著測量精度要求提升，有效位數（ENOB）已成為評估ADC、數字示波器真實性能的核心指標。ENOB由IEEE定義，綜合了噪聲、抖動、非線性失真等誤差，反映設備在實際使用中的“有效分辨率”。

隨著測量精度需求的不斷提升，理解示波器或數字示波器對測量結果的影響變得極其復雜。有效位數(ENOB)是ADC、數字化儀和數字示波器的重要性能指標，它能夠涵蓋大部分由信號采集引起的誤差。ENOB由IEEE定義，綜合了噪聲、抖動、非線性失真等誤差，反映設備在實際使用中的“有效分辨率”。

有些模數轉換器(ADC)或示波器廠商會著重宣傳其產品的分辨率(Resolution)。分辨率是本底噪聲的決定因素之一，因為模數轉換器(ADC)無法測量到±?最低有效位(LSB)以內的變化。

有效位數(ENOB)與分辨率的關系

這種誤差被稱為量化噪聲(QuantizationNoise)，它將信噪比限制為：SNR=6.02N+1.76dB其中，N=分辨率（比特數)。量化噪聲正是ENOB概念的由來。ENOB定義為：測得的ADC或儀器性能等效于一個僅受量化噪聲限制的理想ADC時的比特數。舉例來說：一個標稱12位的示波器若規格中寫明ENOB=8位，那么它等效于一個理想的8位ADC。

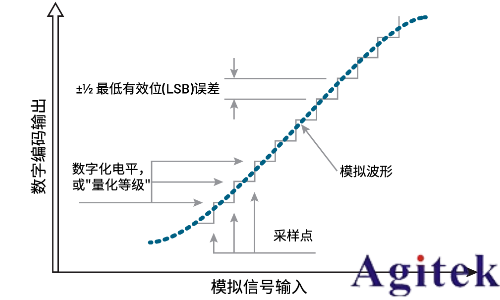

圖1–量化誤差示意圖

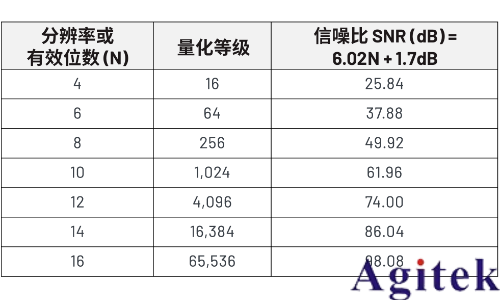

表1–數字示波器的±?LSB誤差

圖2展示了目前市面上四款示波器的ENOB?？梢缘贸鰩讉€重要結論：標稱的ADC位數和ENOB(有效位)相差甚遠。尤其是圖中標稱12位ADC和標稱8位ADC的兩款示波器：在高頻下它們的ENOB相當，但在低頻段，8位示波器的ENOB甚至要明顯好于12位的示波器，這種反差讓人驚訝。

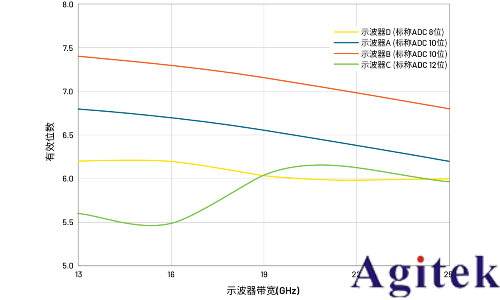

圖2–高帶寬示波器的ENOB比較

這四款儀器中，只有兩款的ENOB接近8位，才能真正發揮優秀的量化噪聲性能。如果圖中性能**的10位示波器，其ADC位數降低為8位（保持系統其它部分不變），其在13GHZ時的ENOB，僅從7.4位降低到7.1位。同樣的假設下，另一款10位的示波器在13GHZ時的ENOB，也僅僅是從6.8位降低到6.7位。另一方面，標稱12位的示波器在大部分頻段上的ENOB并不比8位示波器更好?？梢?，ADC的名義上較高的分辨率，并不見得可以轉化為有效位數(ENOB)的明顯優勢，或者說帶來更好的測量性能。

理解ENOB的意義在自動化測試中也很重要。如果一個標稱10位或12位的示波器，甚至都不能提供7位以上的ENOB，那么根本就沒有必要浪費大量時間和硬盤空間，來傳輸和存儲16位數據(采樣數據用字節的方式存儲，超過8位的ADC數據會占用2個字節，即16比特)。付出的大量時間和存儲成本，而對測量精度的提升微乎其微，得不償失。

有效位數(ENOB)的推導

數字示波器器性能下降通常表現為數字化信號上的噪聲水平增加。這里的“噪聲”是指輸入信號與數字化輸出之間的任意隨機或偽隨機誤差。數字化信號上的這種噪聲可通過信噪比(SNR)來表示：

其中，rms_signal是數字化信號的均方根值，rms_error是噪聲誤差的均方根值。與有效比特(EB)之間的關系可以表示為：

其中，A是輸入信號的幅度，而FS是ADC輸入的滿量程范圍：

其中N是數字示波器的標稱(靜態)分辨率，和

需要注意的是：所有這些公式都基于數字化過程中產生的噪聲或誤差水平。在公式(3)中，N位數字示波器的最小rms誤差為理想量化誤差(此時的ENOB等于N)。公式(2)與(3)均由IEEE數字化波形記錄儀標準(IEEEStd.1057)定義。公式(4)是公式(3)的一種替代形式。它假設理想量化誤差在一個最低有效位（LSB）峰-峰范圍內均勻分布，因此理想量化誤差項可替換為FS/(2N√12)，其中FS為數字示波器的滿量程輸入范圍。

另一個需要注意的重要點是：這些公式均基于輸入信號幅度正好等于ADC的滿量程范圍(FS)。在實際測試中，可能使用低于滿量程的測試信號(例如50%或90%滿量程)。這會導致ENOB的計算結果，比真實使用場景下要更好一些。因此，任何ENOB規格或測試結果的比較，都必須考慮測試信號的幅度和頻率。

數字化過程中的誤差來源

與數字化相關的噪聲或誤差可能來自多種來源。即便在一個理想的數字示波器中，仍然存在由量化帶來的最低噪聲或誤差。這種“量化誤差”大小約為±?LSB（最低有效位）。

真實的數字示波器還會疊加其他誤差，主要類別及影響如下：

■ 常見模擬相關誤差：直流偏置（含交流偏置 / 模式誤差）、增益誤差（直流和交流）、非線性（模擬部分）、非單調性（數字部分）、相位誤差、隨機噪聲等，這些誤差可能出現在從模擬信號輸入到數字化輸出的任意波形捕獲環節，屬于放大器或模擬網絡中的經典誤差。

■  采樣相關誤差：孔徑不確定性（采樣時刻抖動）和頻率（時基）不準確性是與采樣相關的特有誤差?？讖讲淮_定性會導致幅度誤差，誤差大小與信號斜率正相關，信號頻率越高、斜率越陡，相同抖動下幅度誤差越大，進而降低信噪比（SNR）和有效位數（ENOB）；時基不準確性則影響采樣的時間精度。

■ 其他誤差：還包括數字誤差（如亞穩態導致的數據丟失、缺碼）、觸發抖動等。

除去直流偏置和增益誤差外，ENOB能夠將這些誤差匯總為一個綜合的優值指標。

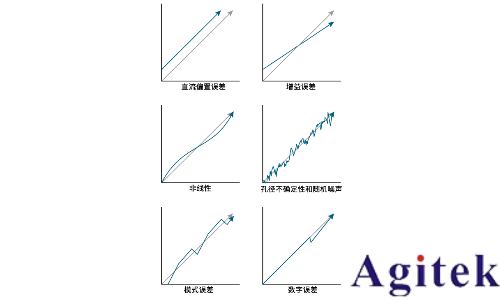

圖3 – 與非理想數字化相關的誤差

圖3展示了一些最基本的誤差類別，幫助直觀理解其影響。許多數字示波器中遇到的誤差，實際上是任何放大器或模擬網絡中都會出現的經典誤差類型。例如：直流偏置、增益誤差、相位誤差、非線性和隨機噪聲，都可能出現在波形捕獲過程中的任意環節-從模擬波形輸入到數字化波形輸出。

另一方面，孔徑不確定性和時基不準確性是波形數字化過程中與采樣相關的現象。圖4展示了孔徑不確定性的基本概念。

從圖 4 可以看出，孔徑不確定性會導致幅度誤差，并且誤差大小取決于信號斜率。信號斜率越陡，同樣時間抖動導致的誤差幅度就越大?？讖讲淮_定性只是在更高信號頻率或更大斜率下導致有效位數下降的諸多原因之一。然而，它是一個有用且直觀的例子，有助于我們理解與輸入信號頻率和幅度相關的問題。

圖4 – 孔徑不確定性（采樣抖動）

為了更深入理解孔徑不確定性的影響，假設信號是正弦波，示波器在正弦波的過零點位置進行采樣：對于低頻正弦波，過零點的斜率較小，因此孔徑不確定性帶來的誤差也較小。隨著正弦波頻率的增加，過零點的斜率變大。結果是：在相同的孔徑不確定性或抖動下，產生的幅度誤差更大。

更大的誤差意味著更低的信噪比（SNR），以及有效位數（ENOB）的下降。換句話說，隨著頻率升高，數字示波器性能下降。這可以通過以下公式表示：

當信號幅度低于滿量程時，正弦波過零點斜率減小，孔徑不確定性帶來的幅度誤差會減少，ENOB會相應提高。因此，ENOB不僅取決于信號頻率，還與測試波形幅度相關，對比ENOB需明確輸入波形幅度（通常為滿量程的50%或90%）及頻率。此外，輸入放大器滾降、采集后濾波等處理可能降低示波器內部信號幅度，導致ENOB規格看似優于實際測試值。

有效位數的測量過程

有效位數測量無需逐一區分誤差源，而是通過直接測量系統整體性能來計算，具體流程和注意事項如下：

核心思路

給定理想輸入信號，測量數字化系統引入的總體誤差，先確定系統信噪比（SNR），再依據相關公式計算 ENOB，以此作為不同系統性能比較的直觀通用優值指標。

基本測試流程

?  信號輸入：向示波器輸入已知高質量正弦波（易產生且易表征），要求正弦波發生器性能顯著優于被測示波器（最好高10dB以上），必要時加濾波器抑制信號源諧波，避免其誤差干擾測量。

?  波形分析：用計算機分析數字化波形，先構建理想正弦波模型（公式：A?sin (2πft+Θ)+C，其中A為幅度、f為頻率、Θ為相位、t為時間、C為直流偏置），通過軟件算法擬合數字化波形得到該模型，此模型視為示波器輸入端模擬信號描述（直流偏置、增益、相位、頻率誤差未包含在內，需單獨測試）。

?  誤差計算：模擬理想N位示波器對輸入信號的輸出，計算理想正弦波與理想數字化結果的差異，其均方根值即為理想量化誤差，用于后續ENOB計算。

ENOB

ENOB匯總了數字化系統的多個關鍵誤差，形成一個簡單直觀的指標。但它依賴于輸入信號占滿量程的百分比。測試應盡量在接近滿量程（通常為90%）下進行，同時避免因噪聲或帶寬造成削頂。使用較低幅度的信號(相較于滿刻度量程)，會降低采樣抖動和諧波失真對ENOB 的影響；但弊大于利，實際操作中仍然要盡量避免。

選擇測試信號頻率時要避免與采樣率產生諧波關系，否則可能出現拍頻干擾結果。因此，測試信號最好與采樣時鐘保持異步。

觸發也是一個需要注意的環節：一般應使用單次采樣模式捕獲信號，以消除觸發抖動對ENOB測試的影響，集中評估數字示波器本身性能。

高帶寬儀器常需重復觸發和等效時間采樣構建完整波形，會引入額外觸發抖動與長期漂移，增加噪聲，此時可能用信號平均降低噪聲以提高ENOB。若使用信號平均，需注明平均次數；且采用信號平均的示波器與單次采樣的示波器，若工作模式不同，二者ENOB比較通常無效。此外，部分示波器通過信號平均處理，可能使ENOB高于標稱ADC位數（如8位示波器表現得像10-11位），但會丟失原始波形非重復性細節。
