示波器觸發功能允許您在特定時間點啟動示波器的測量掃描。這對于捕獲周期性信號或研究瞬態事件非常有用。您可以配置觸發器，使其在信號的上升沿或下降沿，或任何輸入通道上的特定電壓電平上啟動掃描。您還可以設置觸發器，使其在輸入信號超出特定電壓范圍時啟動掃描。本文將介紹示波器的基本觸發，并在文末回答示波器觸發的相關問題供您參考。

數字示波器擁有非常豐富的觸發功能，觸發的作用是捕獲所需要且穩定的信號波形，設置波形的時間零點。

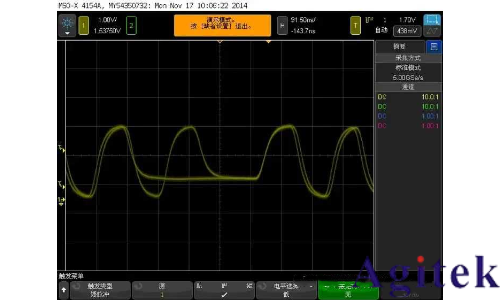

示波器的觸發功能決定示波器捕獲目標信號的難易程度

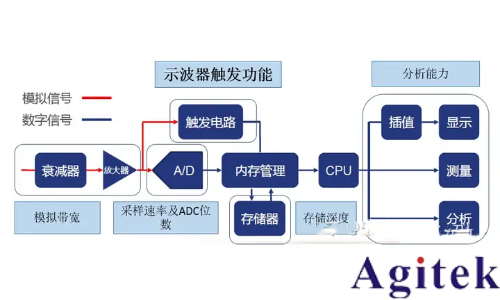

數字示波器基本結構

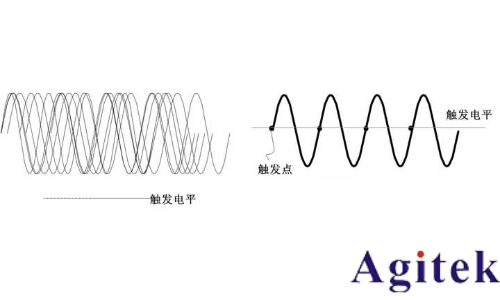

示波器觸發的作用是什么？

每一次采集信號都以滿足觸發條件的時刻為基準點；

每一次采集的信號都以此同步，從而顯示穩定的波形；

過濾掉用戶不關心的波形，捕獲用戶需要的波形；

示波器觸發的工作原理

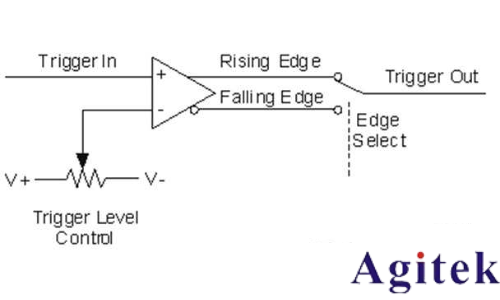

示波器的觸發電路充當比較器，將輸入信號與觸發電平進行比較。

當信號以指定的斜率超過觸發電平時，觸發電路會產生一個脈沖。

該脈沖啟動掃描，使示波器顯示從觸發點開始的波形段。

通過調整觸發電平和斜率，您可以隔離信號的特定部分進行分析。

數字示波器觸發主要有兩種類型：硬件觸發和軟件觸發。

硬件觸發使用示波器的內部觸發電路在所需的時間點啟動測量掃描。

軟件觸發使用連接到示波器的計算機啟動測量掃描。

如何使用示波器的多種觸發模式發現產品問題？

示波器觸發功能

在電子行業中，不論研發、測試還是生產環節，都隨處可見示波器的蹤影。這是因為，“毛刺”、“欠壓”、“錯碼”等曾經令人苦惱萬分的這些問題，到了示波器這位猛將面前統統迎刃而解。

觸發是示波器非常重要的功能。什么是觸發？即使用者設定一個條件，當被測信號滿足該條件的時候，示波器被激勵而捕獲當前的波形。

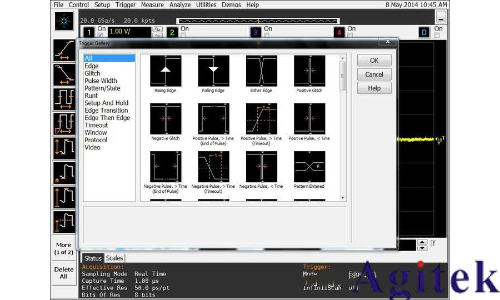

示波器的基本觸發有：邊沿觸發、依次按邊沿觸發、脈沖寬度觸發、碼型觸發、或觸發、上升/下降時間觸發、第N個邊沿觸發、矮脈沖觸發、建立和保持觸發、視頻觸發、串行總線觸發。

什么是邊沿觸發？

示波器的入門可謂十分輕松，每一位剛接觸示波器的初學者，都可以用 Auto Scale（自動定標）功能輕易地捕捉到波形。

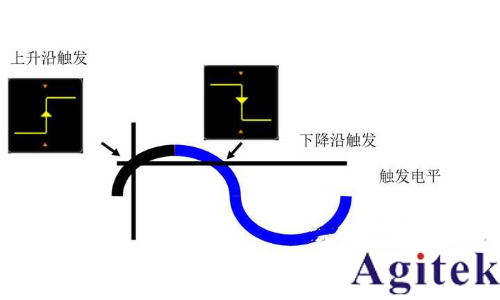

邊沿觸發原理

邊沿觸發是示波器默認的觸發條件，示波器將輸入信號與預先設置的觸發電平進行比較，當信號由低于閥值電平變換到高于閥值電平時，即是上升沿觸發，反之則為下降沿觸發。

其他邊沿觸發條件

脈沖寬度觸發 - 設置相應的脈沖觸發對特定長度的正負電平脈沖進行觸發。

毛刺觸發 - 針對特別窄的脈沖。

建立/保持時間觸發 - 數據的跳變時刻相對時鐘滿足一定的建立/保持時間關系，通過建立/保持時間觸發設置可捕獲時序違規的狀態。

矮脈沖觸發 - 用于捕獲信號波形中在設定的幅度范圍內的波形（信號的跳變超過了一定范圍又沒有達到預期的效果），也稱欠幅觸發。

Auto Scale所用的是最基礎的“邊沿觸發”，它可捕獲 25 Hz以上頻率、大于 0.5% 的占空比和大于 10 mV 峰峰值電壓幅度的重復波形。當信號不滿足上述要求或想要捕獲波形中的“毛刺”“欠壓”“錯碼”等信息時，用Auto Scale就無能為力。此時，需要用到其他的“高級”觸發模式。

入門級的 Auto Scale 所采用的“邊沿觸發”，通過查找波形上的指定沿（上升沿或下降沿等）和電壓電平來識別觸發。比如向示波器通道1輸入一個正弦波串，希望在波形的上升沿觸發。利用“邊沿觸發”，選擇觸發源為通道1；選擇斜率為上升沿；并調整 Trigger Level（觸發電平）。如 圖，

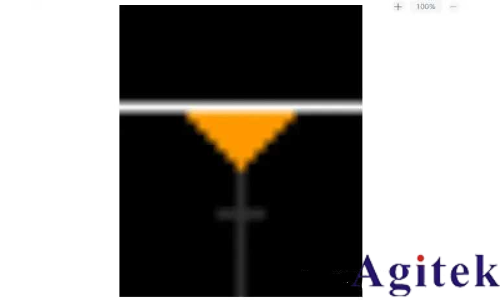

表示觸發時間點，符號

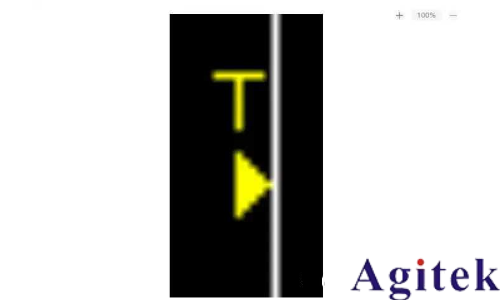

表示Trigger Level，采用“斜率↑”上升沿觸發：

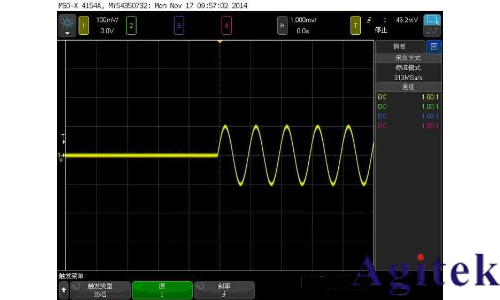

圖<1> 邊沿觸發

什么是碼型觸發？如何捕獲一段信號結束時候的波形？

“邊沿觸發”可以捕獲到被測信號電平開始變化時候的波形，那么如何捕獲一段信號結束時候（如 圖<2>）的波形呢？

例如，您想觀察電源關斷輸出瞬間的波形變化。“邊沿觸發”顯然是無法完成這項工作的。這時需要用到“碼型觸發”。我們只需要設置觸發條件為波形停止（碼型為 0）1.06 ms后（時間限定超時> 1.06 ms）觸發，就可以成功捕獲該波形：

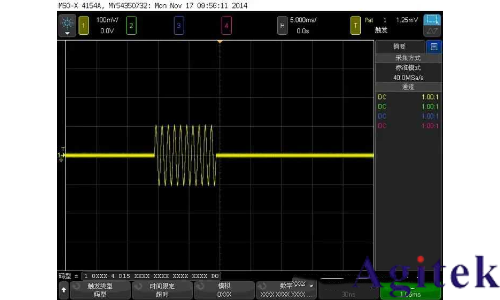

圖<2> 碼型觸發

什么是矮脈沖觸發？如何抓取幅度異常的波形？

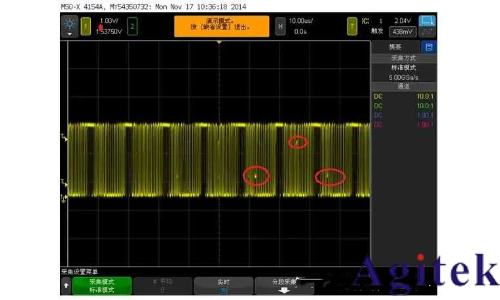

當我們獲得了如圖<3>的長波形，發現其中有很多幅度異常的波峰，想要抓取這些幅度異常的波形，就需要用到“矮脈沖觸發”。

圖<3>

例如晶振廠家，在驗證晶振頻率的同時，還需要關注其電平信號大小，是否準確。 如上圖所示是一個晶振生成的的幾個脈沖串。如圖<4> ，在途中紅色圈中電平值明顯與信號標準電平不同，我們需要關注哪些信號？不同的電平持續時間又是怎樣的？這些問題可以交給“矮脈沖觸發”來完成。

“矮脈沖觸發”可以捕獲到該“欠幅”的波形，在此基礎上再調整“限定符”，可以分別捕獲到脈寬不同的“欠幅”波形，如圖<5> 圖<6>

圖<4> 矮脈沖觸發

圖<5> 矮脈沖觸發 限定符<387ns
